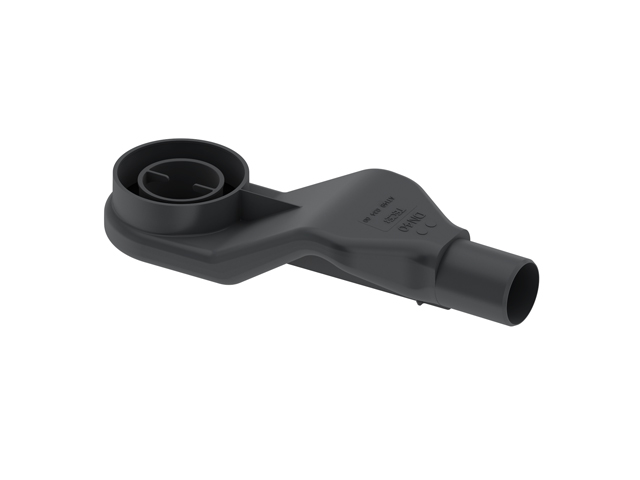

Flacher Ablauf für TECEdrainline-
Duschrinne zur drehbaren Montage am
Rinnenkörper,
zum seitlichen Anschluss an DN 50
Abwasserleitung, mit demontierbarem
Siphontauchrohr
Aufbauhöhe Unterkante Ablauf bis
Oberkante Duschrinne = 95 mm
Ablaufleistung der Duschrinne mit
Designrost "basic", ohne Überstau = 0,65
l/s
Reduzierte Sperrwasserhöhe = 25 mm
Bestellnummer: 650000

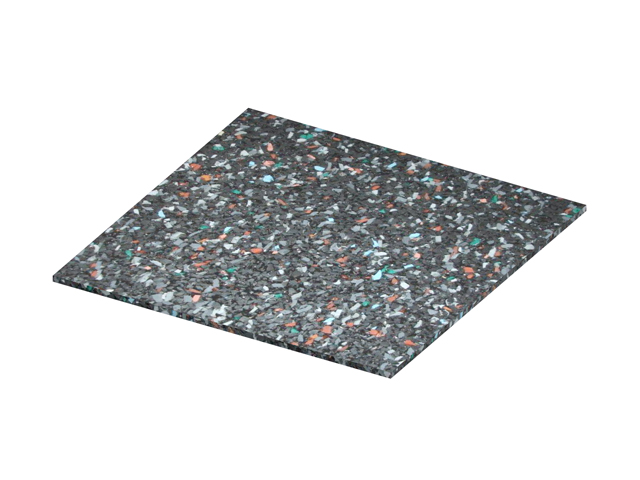

Schallschutzmatte Drainbase
für Drainline und Drainboard
Schallschutzmatte zur Montage unter schwimmendem Estrich
im Bereich von bodenebenen Duschen oder im ganzen Bad.
Zur Reduzierung von Installationsschallgeräuschen und
zur Trittschallverbesserung für Sanierung und Neubau.
Installationsschallpegel bei Duscheinstellung Normal: 22 dB(A)
mit TECEdrainline (Gutachten auf Anfrage).
Hergestellt aus hochfestem Gummigranulat auf Recyclingbasis
mit PUR-Elastomer gebunden.
Brandklasse: B2 (DIN 4102),
Wärmedurchlasswiderstand: 0,05 m2K/W

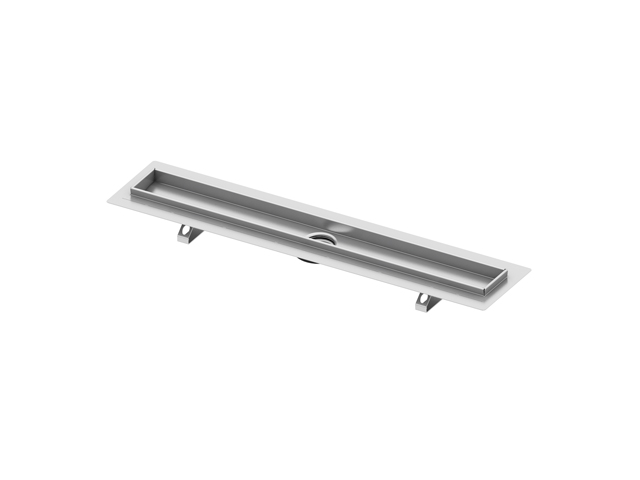

Rinne TECEdrainline, gerade
mit Dichtmanschette,
gerader Rinnenkörper für TECEdrainline-Duschrinne
zum Einbau im Estrich,
mit Isolierflansch und Dichtmanschette zur bauseitigen Abdichtung
Bestehend aus:
- Rinnenkörper aus Edelstahl
- angeformter Isolierflansch mit wasserundurchlässiger
Spezialklebefläche zur bauseitigen Verklebung der
Dichtmanschette
- Dichtmanschette aus wasserundurchlässigem Vlies, zur
bauseitigen Einarbeitung in den Isolieranstrich der
Dünnbettabdichtung
- Anschlussbügel zur Verankerung im Estrich und zur
Montage von optionalen Montagefüßen
- mit mittigem Anschlussstutzen für Ablauf
- Dichtungen
Rohbraubreite inkl. Isolierflansch = 155 mm
Sichtbreite nach Einbau = 75 mm
Bauhöhe bis OKFFB = 90/115 mm (je nach Ablauf)
Bitte separat bestellen:
- Designrost oder Fliesenmulde
- Ablauf
- Montagefüße (optional)

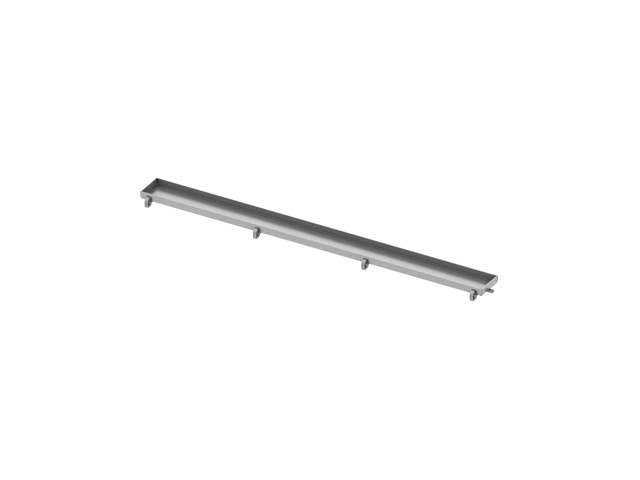

Fliesenmulde TECEdrainline "plate" für Rohbaurinne
Duschrinne zum Einlegen in den Rinnenkörper,
zum bauseitigen Einlben von Fliesen mit elastischem Kleber,
aus Edelstahl,
Sichtbreite = 75 mm
Muldenbreite innen = 53 mm
Muldenhöhe innen = 12 mm

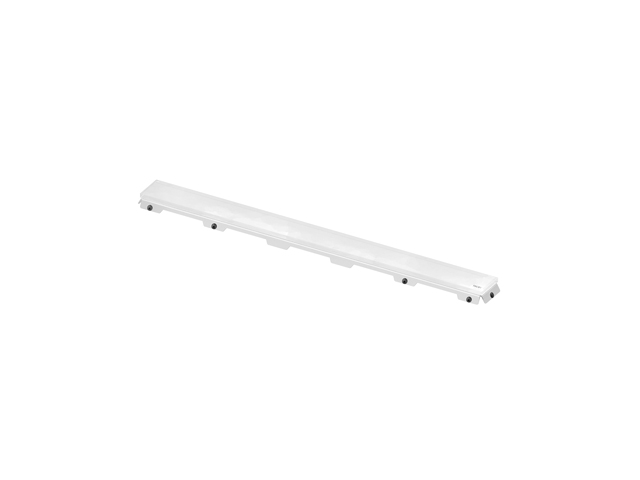

Designrost für TECEdrainline-Duschrinne
aus Edelstahl mit einer Glasoberfläche,
zum Einlegen in den Rinnenkörper,
belastbar nach Belastungsklasse K3 - Prüflast 300 kg

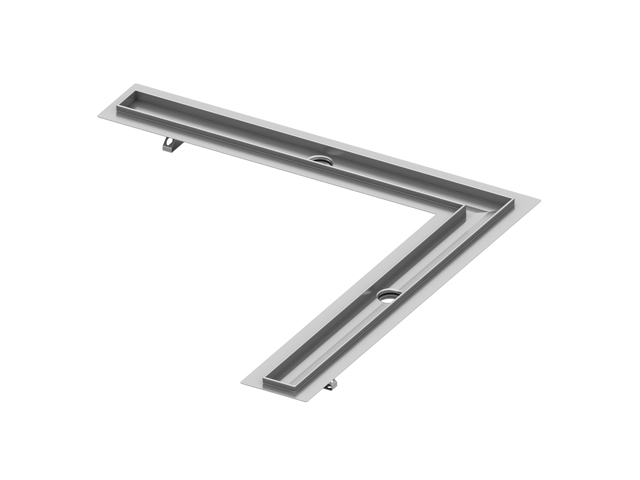

Winkelrinne TECEdrainline
mit Dichtmanschette
Rinnenbreite inkl. Isolierflansch = 155 mm,
Sichtbreite der Rinne nach Einbau = 75 mm
Bauhöhe bis OKFFB = 90/115 mm (je nach Ablauf)
Bitte separat bestellen:
- Designrost oder Fliesenmulde
- Ablauf
- Montagefüße (optional)

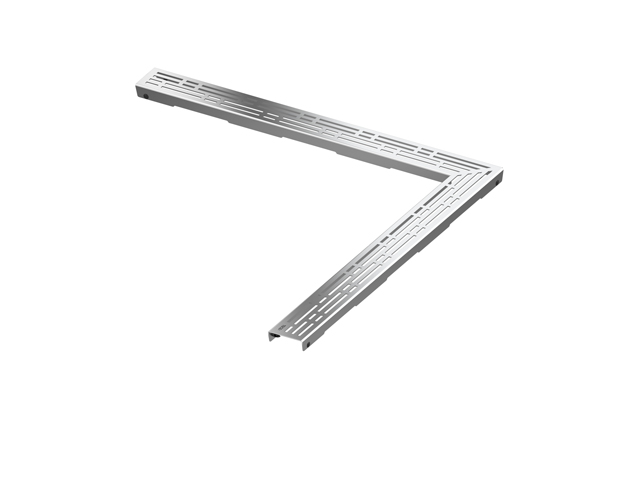

Designrost für TECEdrainline-Winkelrinne
Winkelausführung aus Edelstahl,
zum Einlegen in den Rinnenkörper,
belastbar nach Belastungsklasse K3 - Prüflast 300 kg

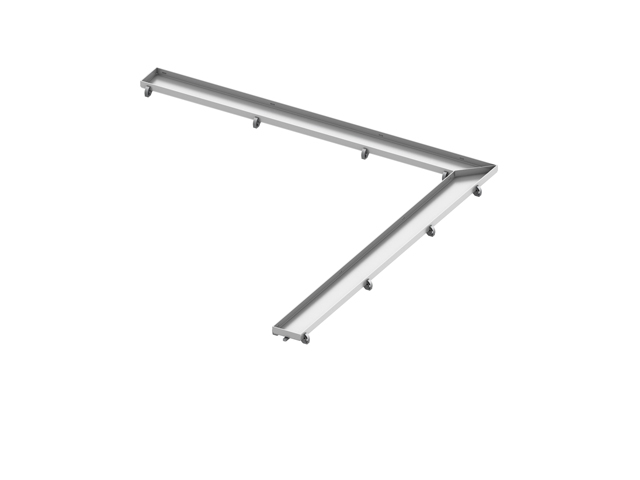

Fliesenmulde TECEdrainline "plate"
Duschrinne zum Einlegen in den Rinnenkörper,
zum bauseitigen Einkleben von Fliesen
aus Edelstahl
Sichtbreite = 75 mm
Muldenbreite innen = 53 mm
Muldenhöhe innen = 12 mm

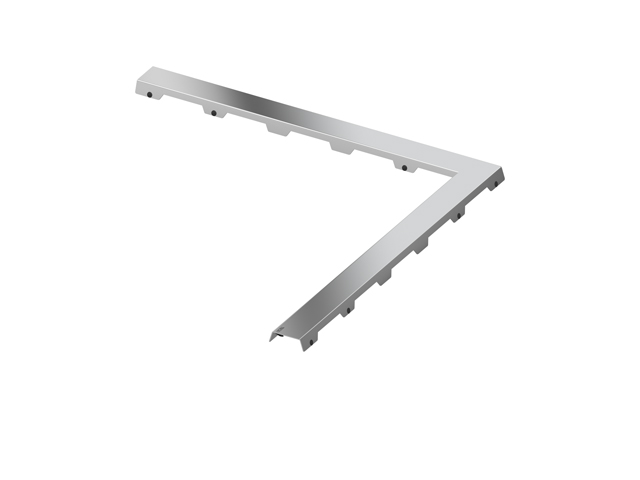

Designrost für TECEdrainline-Winkelrinne
Winkelausführung aus Edelstahl,
zum Einlegen in den Rinnenkörper,
belastbar nach Belastungsklasse K3 - Prüflast 300 kg

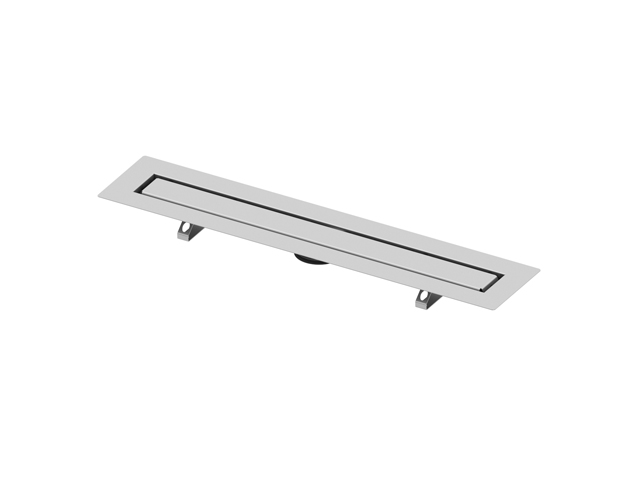

Duschrinne TECEdrainline für Naturstein, gerade
mit Edelstahlträger als Set
gerader Rinnenkörper und Trägerblech
Einleger für TECEdrainline-Duschrinne
zum Einbau im Estrich und zum bauseitigen Aufbringen von
großformatigen Fliesen/Natursteinplatten,
mit Isolierflansch zur bauseitigen Abdichtung oder zur direkten Verklebung mit Natursteinplatten
Bestehend aus:
- Rinnenkörper aus Edelstahl
- angeformter 40 mm breiter Isolierflansch zur bauseitigen
Abdichtung
- Trägerblech aus Edelstahl zum Einlegen in den Rinnenkörper
- Anschlussbügel zur Verankerung im Estrich und
zur Montage von optionalen Montagefüßen
- mit mittigem Anschlussstutzen für Ablauf
- Dichtungen
Rohbraubreite inkl. Isolierflansch = 155mm
Belag-Ausschnittsbreite = 66 mm
Trägerbelagsbreite =52 mm
Minimale Bauhöhe bis OKFFB = 51/81/106/134 mm
(je nach Ablauf) plus Belag!
Bitte separat bestellen:
- Ablauf
- Montagefüße (optional)

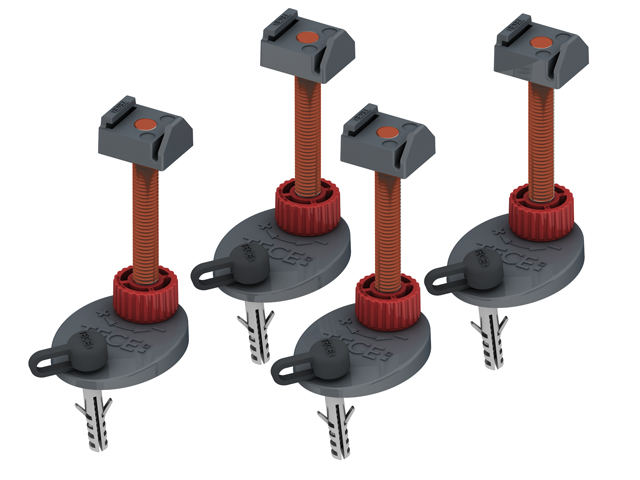

Montagefüße zum Anbau an den Rinnenkörper
der TECEdrainline-Duschrinne,
zur einfachen Höhenausrichtung des Rinnenkörpers bei
Rohbaumontage.
Bestehend aus:
4 x Montagefüße
Großer Ablauf für TECEdrainline-
Duschrinne mit normgerechter
Sperrwasserhöhe nach DIN EN 1253 zur
drehbaren Montage am Rinnenkörper, zum
seitlichen Anschluss an DN 50
Abwasserleitung, mit demontierbarem
Siphontauchrohr
Aufbauhöhe Unterkante Ablauf bis
Oberkante Duschrinne = 120 mm
Ablaufleistung der Duschrinne mit
Designrost "basic", ohne Überstau = 0,80
l/s
Sperrwasserhöhe = 50 mm
Bestellnummer: 650001
Großer Ablauf für TECEdrainline-
Duschrinne zur drehbaren Montage am
Rinnenkörper, zum seitlichen Anschluss
an DN 70 Abwasserleitung, mit
demontierbarem Siphontauchrohr
Aufbauhöhe Unterkante Ablauf bis
Oberkante Duschrinne = 145 mm
Ablaufleistung der Duschrinne mit
Designrost "basic", ohne Überstau = 1,20
l/s
Sperrwasserhöhe = 50 mm
Bestellnummer: 650002
Senkrechter Ablauf für TECEdrainline-
Duschrinne zur drehbaren Montage am
Rinnenkörper, zum senkrechten Anschluss
an eine DN 50 Abwasserleitung, mit
demontierbarem Siphontauchrohr, Minimale
Aufbauhöhe Oberkante Rinne bis
Unterkante Fußbügel = 65 mm,
Ablaufleistung = 1,3 l/s,
Sperrwasserhöhe = 50 mm, gem. DIN EN
1253, Notwendige Kernbohrung = 130 mm
Bestellnummer: 650003
