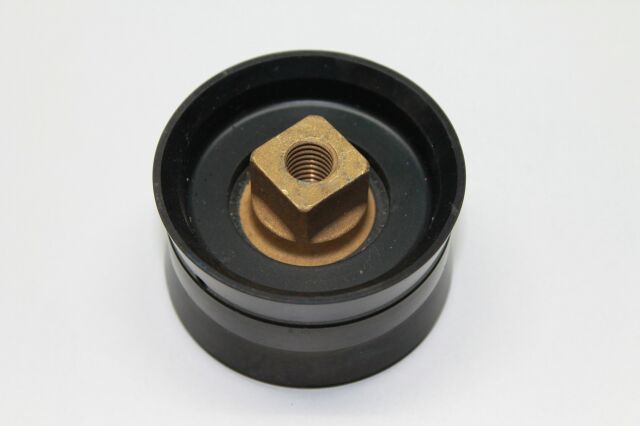

OSNA Ersatzteil Kolben
Lieferbare Grössen: Ident.-Nr. 030988, D: 45 mm, zu L 10 + 15, L 1 + 1,5 030996, D: 55 mm, zu L 20 + 25, LG 100, LG 1, L 2 + 2,5 031003, D: 75 mm, zu LG 200, LG 2 031011, D: 90 mm, zu LG 400, LG 3 031020, D: 100 mm, zu LG 500 + 750, LG 5
Hinweis: Das Loch im Gummi der Osna-Kolben soll für eine Schmierung der Laufbuchse sorgen und Geräusche vermeiden.
OSNA Ersatzteil

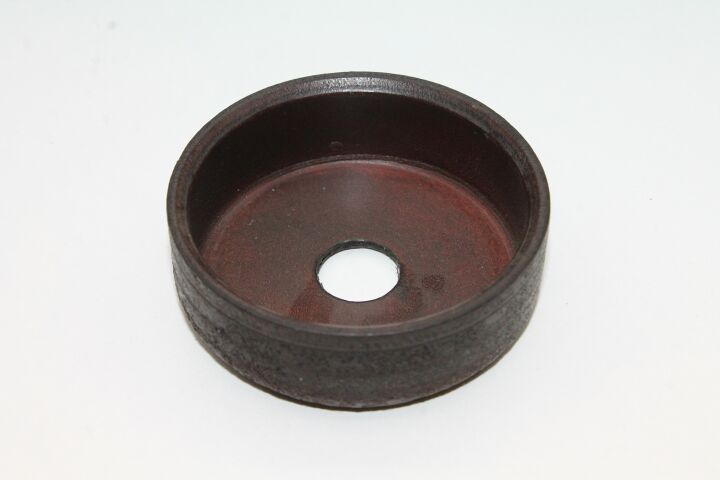

Kolben-Manschette
(2 Stck. erforderlich)
Lieferbare Grössen:
Ident.-Nr.
032484, D: 55 / 12 / 17 x 3 mm, zu LN 1
032514, D: 75 / 12 / 20 x 4 mm, zu LN 2
032522, D: 90 / 16 / 22 x 4 mm, zu LN 4
178187, D: 50 / 110 mm, zu LN 7
032581, D: 60 / 125 mm, zu LN 10
032611, D: 80 / 140 mm, zu LN 15
OSNA Ersatzteil

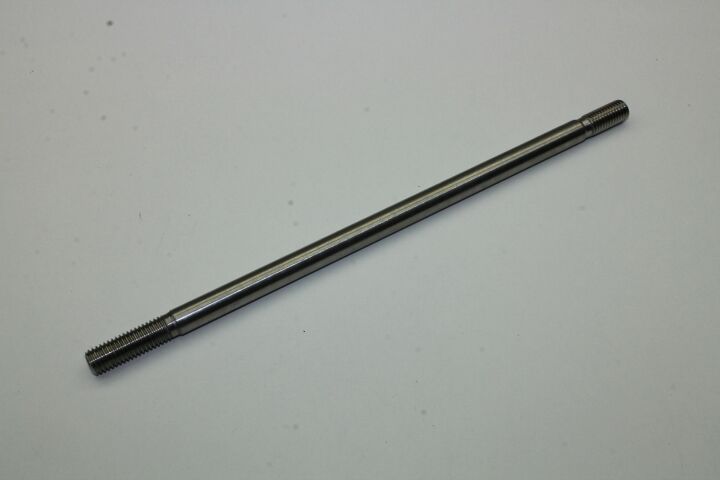

Kolbenstange
Lieferbare Grössen:
Durchmesser x Länge, Ident.-Nr.
D 10 x 235 mm, 221813, zu L 1 + 1,5
D 10 x 242 mm, 036951, zu L 10 + 15
D 10 x 255 mm, 036960, zu L 20 + 25
D 12 x 270 mm, 090565, zu LG 1
D 12 x 284 mm, 221821, zu L 2 + 2,5
D 12 x 288 mm, 090760, zu LG 100 + 200
D 12 x 310 mm, 221848, zu LG 2
D 16 x 288 mm, 090778, zu LG 400
D 16 x 310 mm, 090581, zu LG 3
D 16 x 360 mm, 221864, zu LG 5, LN 4
D 16 x 370 mm, 090590, zu LG 500 + 750
Hinweis:
Wir führen nur Original-Osna-Kolbenstangen, welche aus Edelstahl V4a gefertigt sind und mit einer speziellen Oberberflächenhärtung versehen sind. Nachbauten können hier einen vorzeitigen Verschleiss aufgrund von Längsriefen aufweisen.

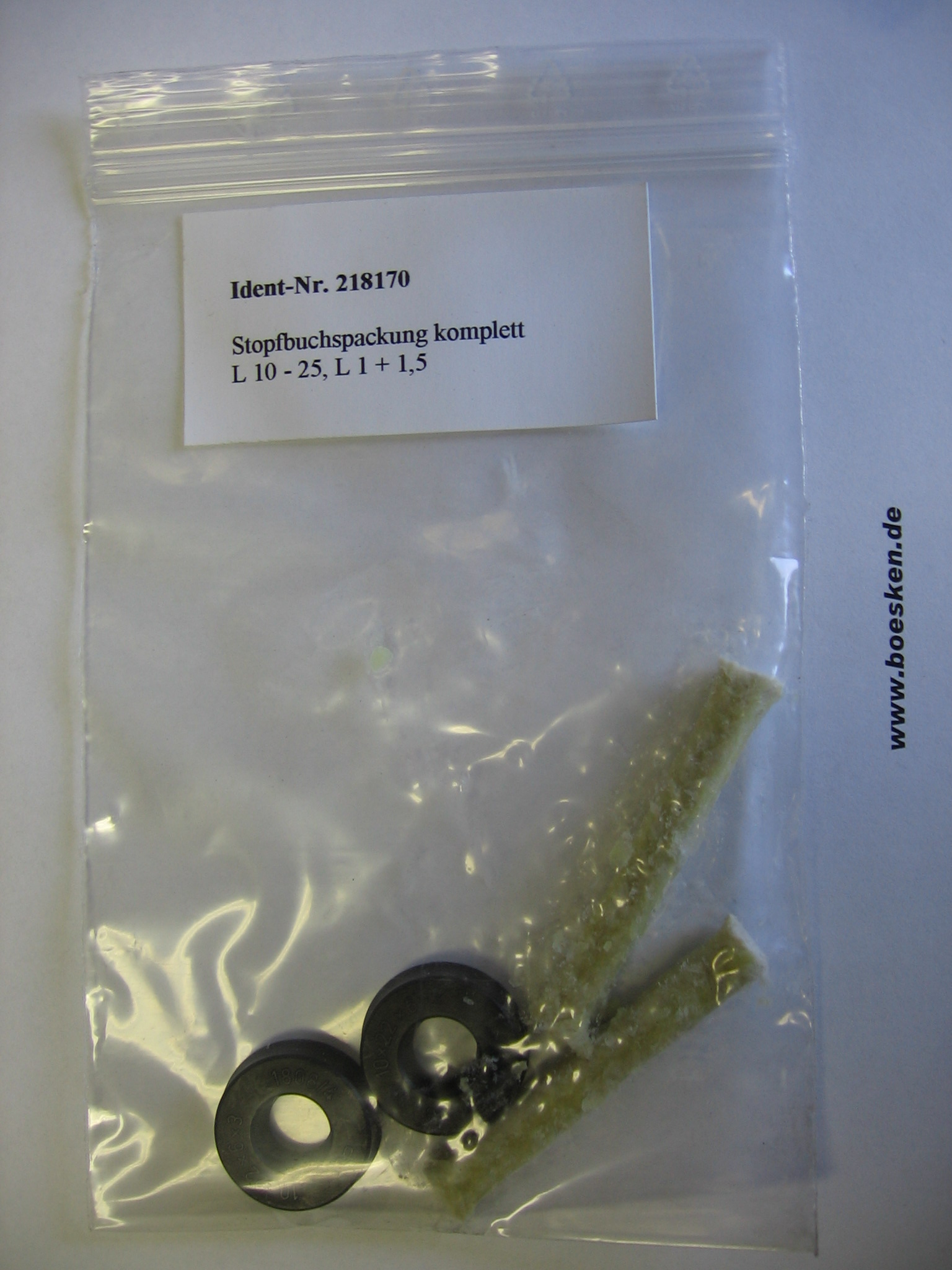

OSNA ErsatzteilStopfbuchspackung komplettbest. aus:- 2 Stck. Stopfbuchspackung (Talgringe)- 2 Stck. NutringeLieferbare Grössen:Ident.-Nr. 218170, zu Kolbenstangen-Durchmesser: 10 mm zu L 10 - 25, L 1/1,5Ident.-Nr. 218189, zu Kolbenstangen-Durchmesser: 12 mm zu LG 100 + 200, LG 1 + 2, L 2 + 2,5, LN 1 + 2Ident.-Nr. 218197, zu Kolbenstangen-Durchmesser: 16 mm zu LG 400, LG 500 + 750, LG 3 + 5, LN 4
OSNA Ersatzteil

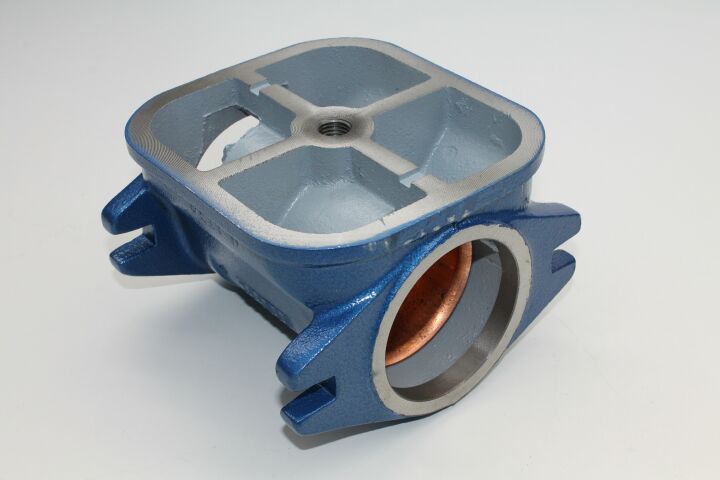

Pumpenzylinder mit Laufbuchse
Lieferbare Grössen:
Ident.-Nr.
159387, zu L 10/15, L 1/1,5
159395, zu LG 100, LG 1
159409, zu L 20/25, L 2/2,5
218316, zu LG 200, LG 2
218324, zu LG 400, LG 3
218332, zu LG 500/750

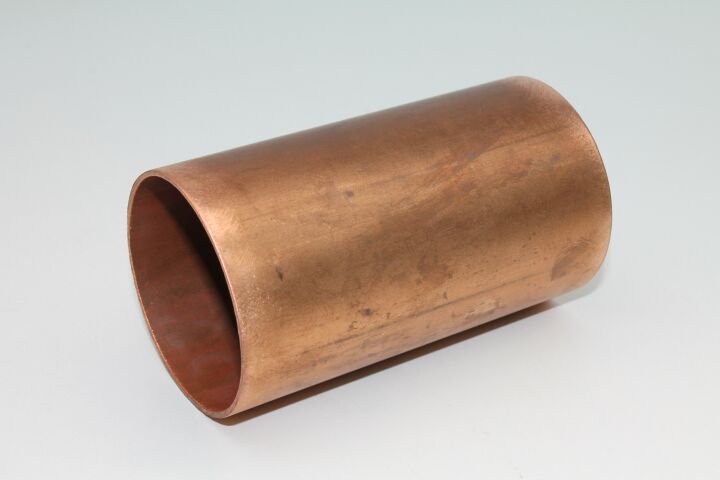

OSNA Ersatzteil
Laufbuchse
aus Kupfer
Lieferbare Grössen
Ident.-Nr.
080977, D: 48/ 45 x 67 mm, zu L 10+15, L 1+1,5
080985, D: 58/ 55 x 79 mm, zu L 20+25, L 2+2,5
080993, D: 58/ 55 x 102 mm, zu LG 100, LG 1
081000, D: 78/ 75 x 104 mm, zu LG 200, LG 2
081019, D: 93/ 90 x 106 mm, zu LG 400, LG 3
081027, D: 104/ 100 x 132 mm, zu LG 500+750, LG 5
222194, D: 58/ 55 x 118 mm, zu LN 1
222208, D: 78/ 75 x 146 mm, zu LN 2
222216, D: 93 / 90 x 163 mm, zu LN 4
Hinweis zur Montage:
Laufbuchsen werden eingeschlagen und mittels einem Kugelkopfhammer eingebördelt, ein Presswerkzeug ist notwendig, der Laufbuchsboden sollte geschmirgelt und eingeölt werden
Die Montage können wir auf Anfrage bei der Fa. Osna für Sie ausführen lassen.

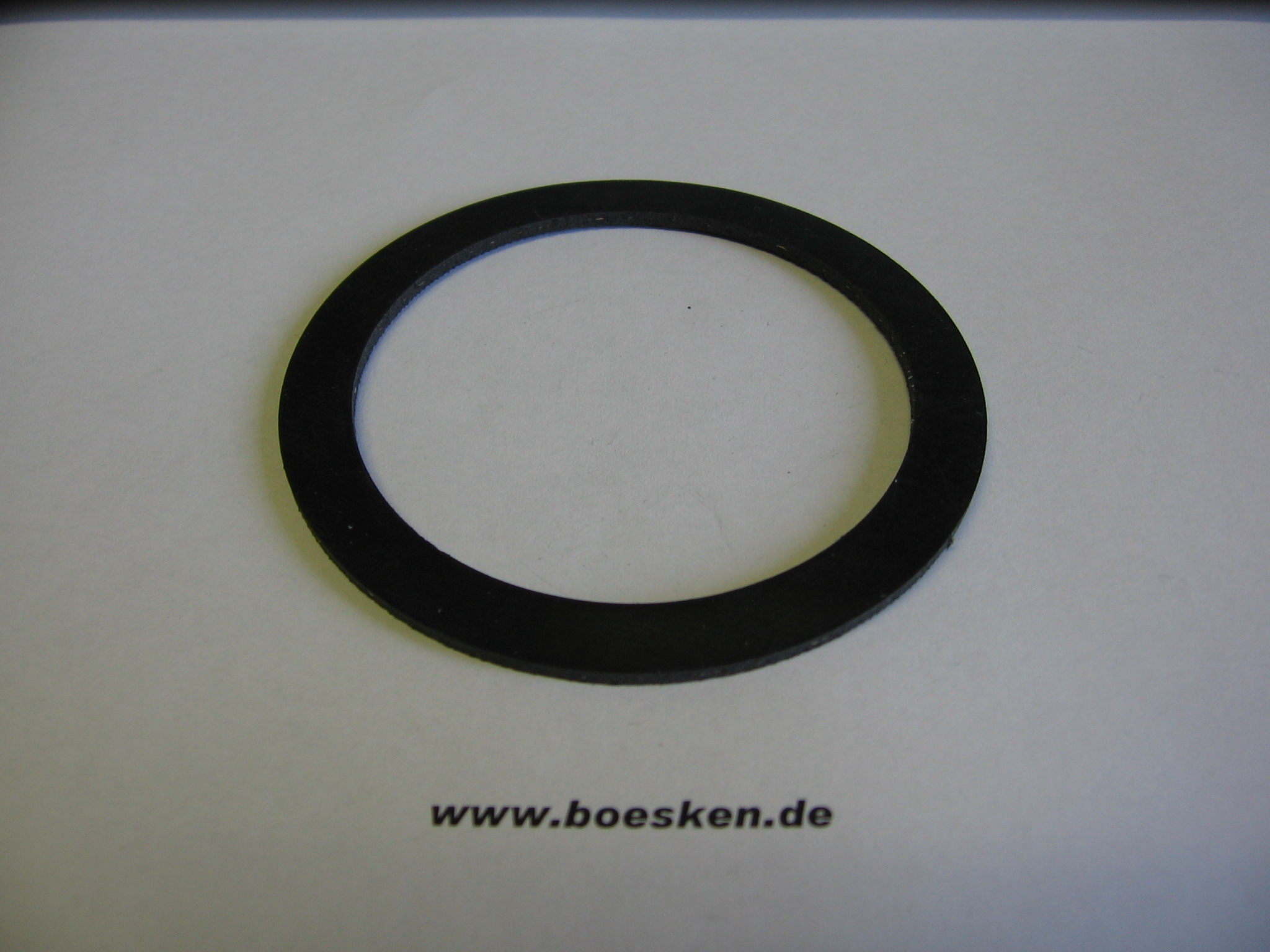

OSNA Ersatzteil Flachdichtung für: Pumpenzylinder / StopfbuchskoerperLieferbare Grössen: 60 x 48 x 2mm, Ident.-Nr. 011274 75 x 60 x 2mm, Ident.-Nr. 011592 95 x 80 x 2mm, Ident.-Nr. 011363 110 x 95 x 2mm, Ident.-Nr. 011410 120 x 100 x 2mm, Ident.-Nr. 011428 125 x 105 x 3mm, Ident.-Nr. 011460
OSNA Ersatzteil
Sechskantschraube mit Mutter
zu Zylinder-Antriebsseite
Lieferbare Artikel:
Sechskantschraube m. Mutter
Ident.-Nr. 055891
zu Zylinder-Antriebsseite L 10 - 25
Sechskantschraube m. Mutter
Ident.-Nr. 056022
zu Zylinder-Antriebsseite LG 100 - 750
OSNA Ersatzteil

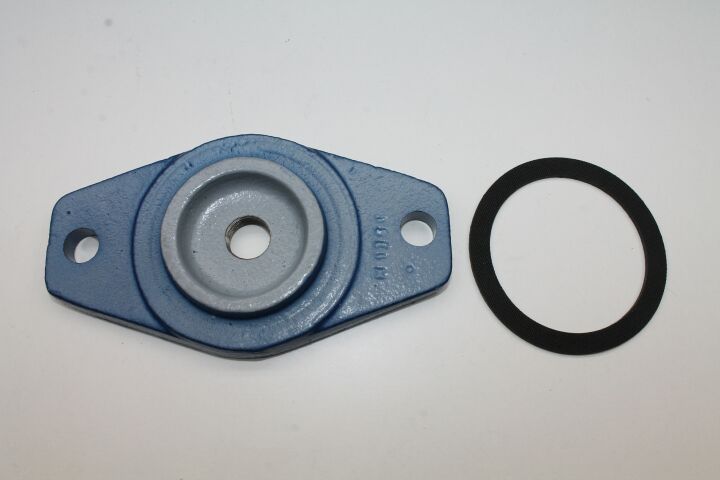

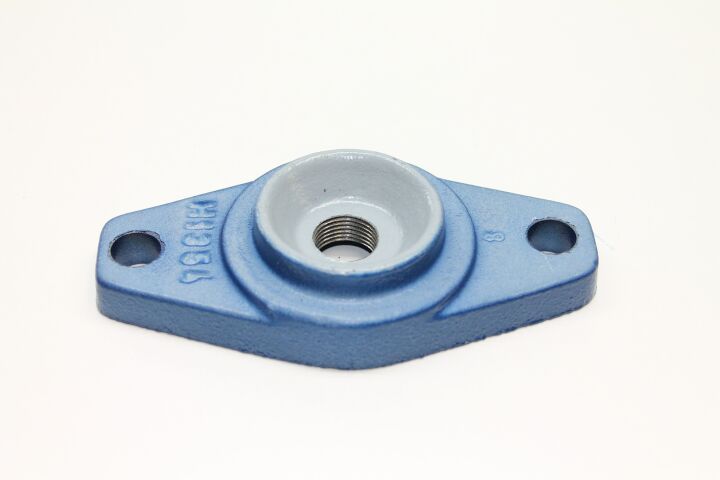

Deckel für Pumpenzylinder
Lieferbare Grössen:
Ident.-Nr.
066818, zu LG 400, LG 3
066826, zu LG 500 + 750, LG 5
066834, zu L 10 + 15, L 1 + 1,5
066850, zu LG 200, LG 2, LN 2
089761, zu L 20 + 25, L 2 + 2,5, LG 100, LG 1, LN 1

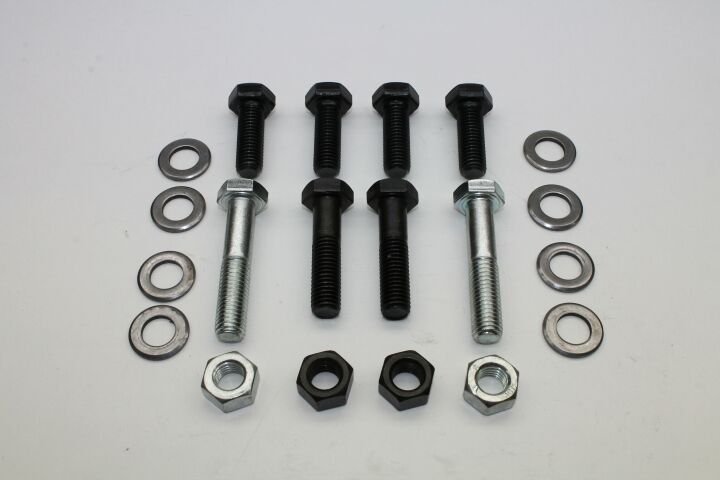

OSNA Ersatzteil
Schraubensatz Wasserseite
best. aus:
Schrauben für Flansche:
4 Stck. Sechskantschraube m. U-Scheibe
Schrauben für Pumpenzylinder - Antriebsseite:
2 Stck. Sechskantschraube m. U-Scheibe u. Mutter

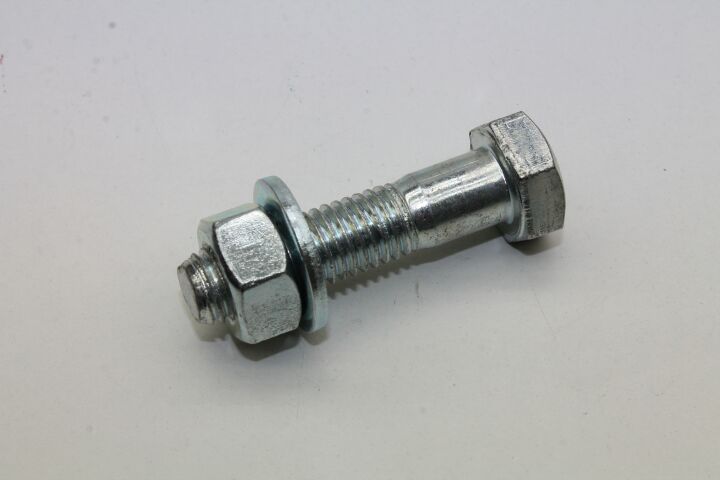

Schrauben für Zylinder-Deckel:
2 Stck. Sechskantschraube m. U-Scheibe u. Mutter
Lieferbare Grössen:
Ident.-Nr.
344034, zu L 10 + 15
344044, zu L 20 + 25
344052, zu LG 100
344060, zu LG 200 + 400
OSNA Ersatzteil
Sechskantschraube mit Mutter
zu Zylinder-Antriebsseite
Lieferbare Artikel:
Sechskantschraube m. Mutter
Ident.-Nr. 055891
zu Zylinder-Antriebsseite L 10 - 25
Sechskantschraube m. Mutter
Ident.-Nr. 056022
zu Zylinder-Antriebsseite LG 100 - 750
OSNA Ersatzteil

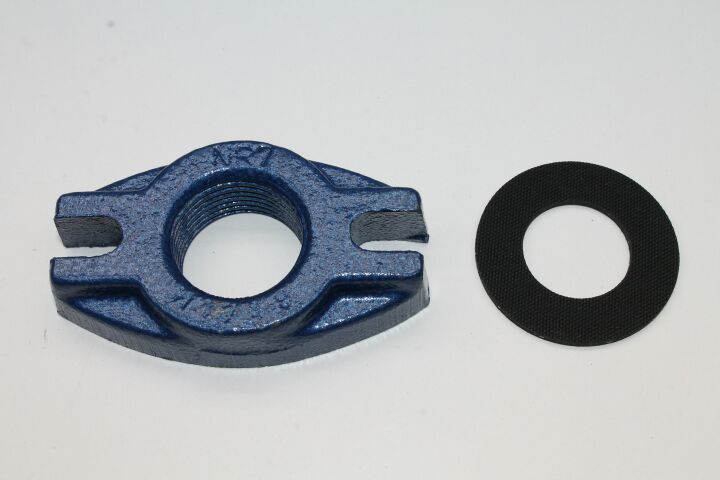

Anschluss-Flansch
Lieferbare Grössen:
R 1" Ident.-Nr. 229040
zu L 10+15, L 1+1,5, LG 100, LG 1, LN 1
R 11/4" Ident.-Nr. 229067
zu L 20+25, L 2+2,5, LG 200, LG 2
R 11/2" Ident.-Nr. 229083
zu LG 400, LG 3
R 2" Ident.-Nr. 086290
zu LG 500+750, zu LG 5

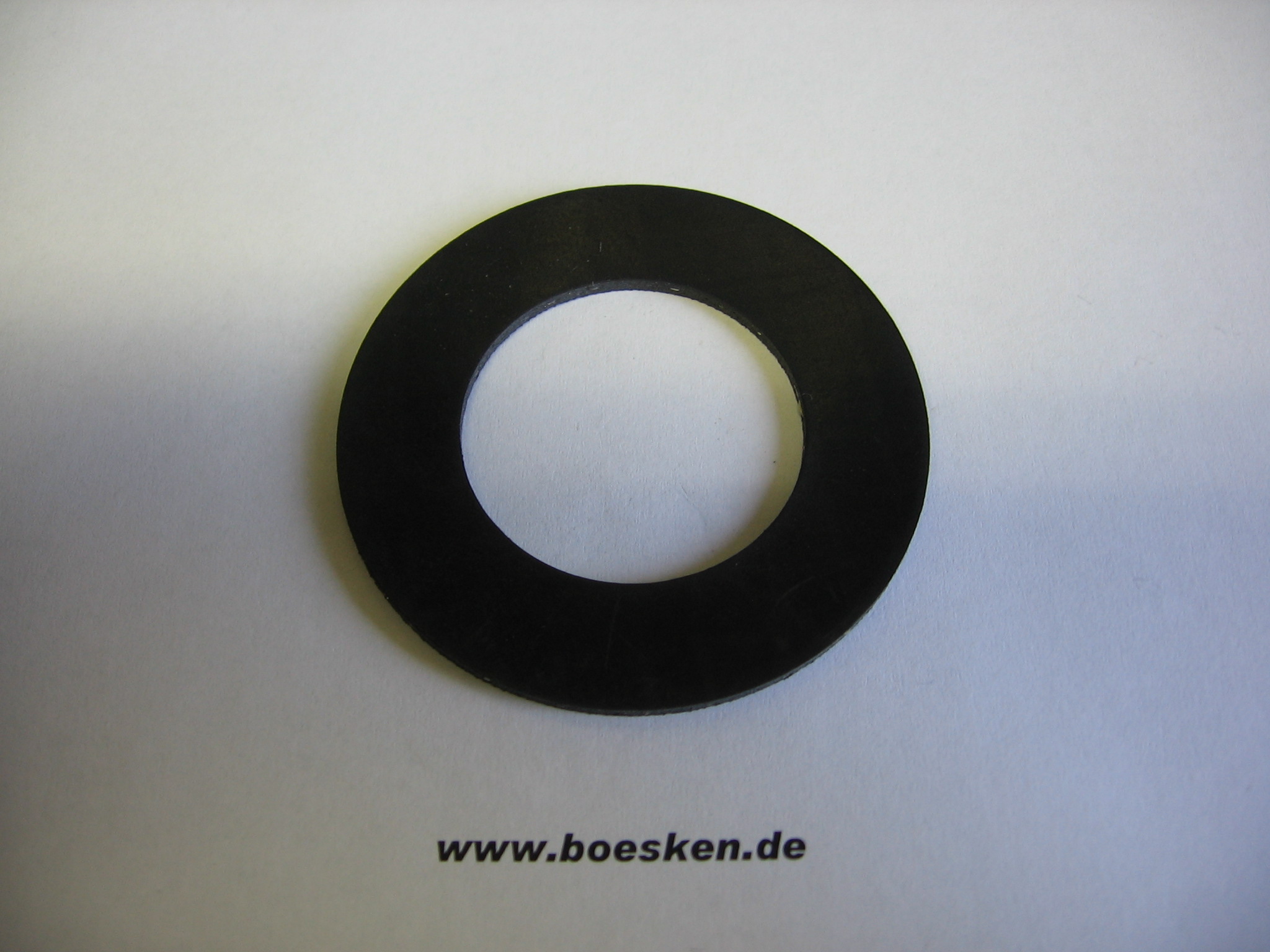

OSNA Ersatzteil Flachdichtung für Anschluss-FlanschLieferbare Grössen: R 1", 50 x 27 x 2mm, Ident.-Nr. 011193 R 11/4", 60 x 35 x 2 mm, Ident.-Nr. 011215 R 11/2", 65 x 40 x 2 mm, Ident.-Nr. 011223 R 2", 80 x 50 x 3 mm, Ident.-Nr. 011290

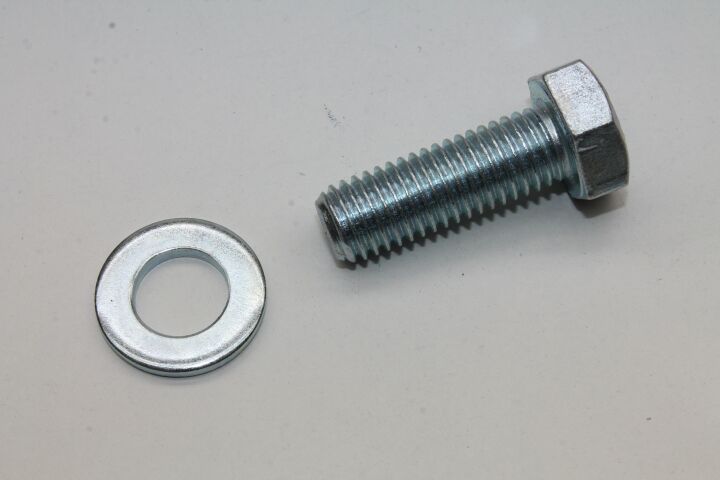

OSNA Ersatzteil
Sechskantschraube zu Flansch
Lieferbare Artikel:
Sechskantschraube zu Flansch DN25 (1")
Art.-Nr. 047007
zu L 10-15, L 1+1.5, LG 100, LG 1
Sechskantschraube zu Flansch DN32 (11/4") und DN40 (11/2")
Art.-Nr. 047074
zu L 20-25, L 2+2.5, LG 200+400, LG 2+3

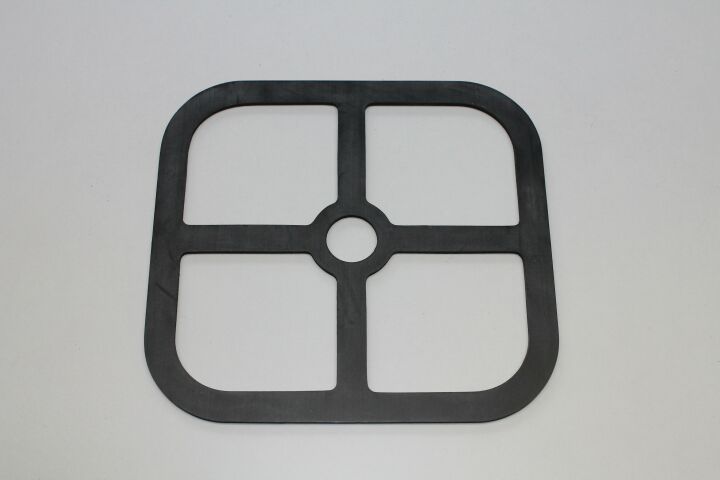

Osna Flachdichtung 140 x 130 x 2 mm
zu L 10/15, LG100 - A, L 1/1,5, LG 1
Vorgängerartikel:
- Flachdichtung 140 x 130 x 1 mm, Nr. 340790
- Flachdichtung Nr. 025690, 025682

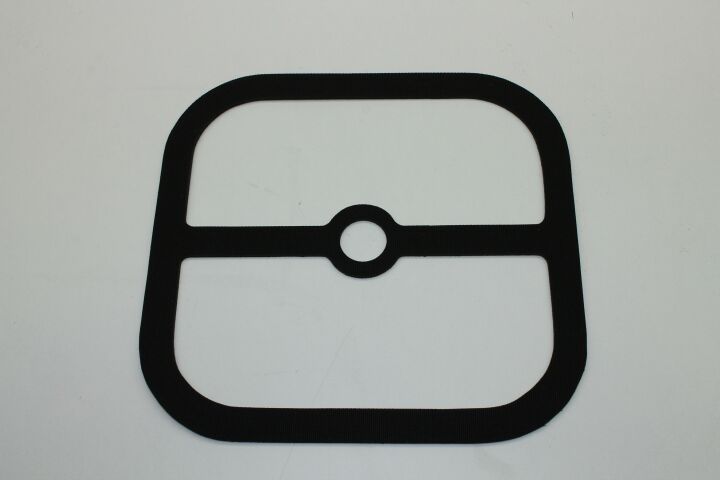

OSNA Ersatzteil Flachdichtung 165 x 155 x 2 mm
Lieferbare Grössen: Ident.-Nr. 025704, Dchtung Windkammer (oben) 025712, Dchtung Zylinder (unten)
passend zu Osna L 20 + 25 LG 200 + 400 - Ausführung A L 2 + 2,5 LG 2 + 3Hinweis:Der Pumpen-Typ "B" ist die neuere Bauform, bei dem der Druckwindkesseleinteilig ausgeführt ist. Die Ventile sind in einer Edelstahl-Ventilplatte verbaut.Der Pumpen-Typ "A" ist die alte Bauform, bei dem der Druckwindkesselaus zwei Gussteilen besteht.

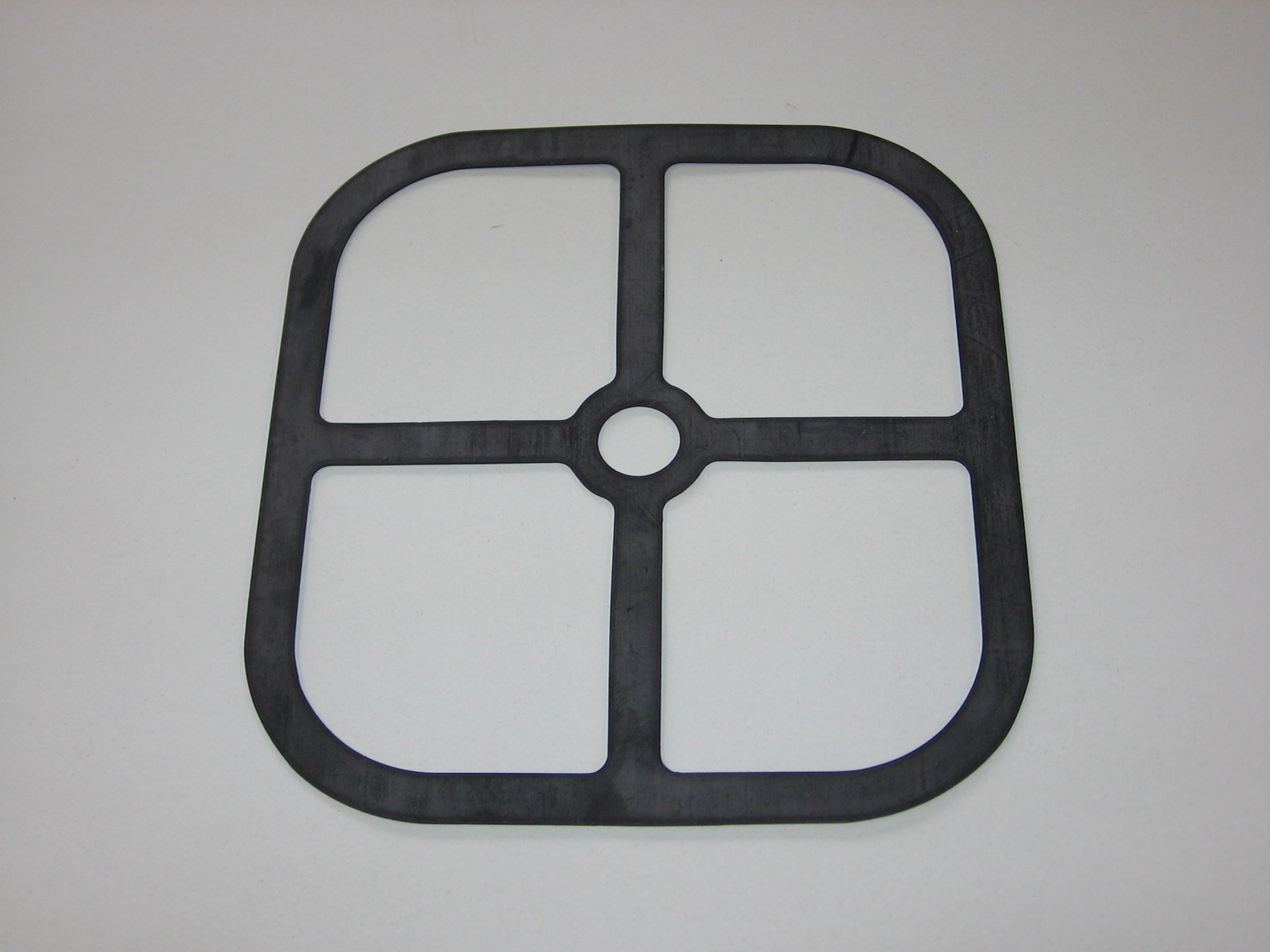

OSNA Ersatzteil Flachdichtung 165 x 155 x 1 mm
Ident.-Nr. 293121 passend zu: L 20 / 25 LG 200 / 400 - Ausführung BHinweis:Der Pumpen-Typ "B" ist die neuere Bauform, bei dem der Druckwindkesseleinteilig ausgeführt ist. Die Ventile sind in einer Edelstahl-Ventilplatte verbaut.Der Pumpen-Typ "A" ist die alte Bauform, bei dem der Druckwindkesselaus zwei Gussteilen besteht.

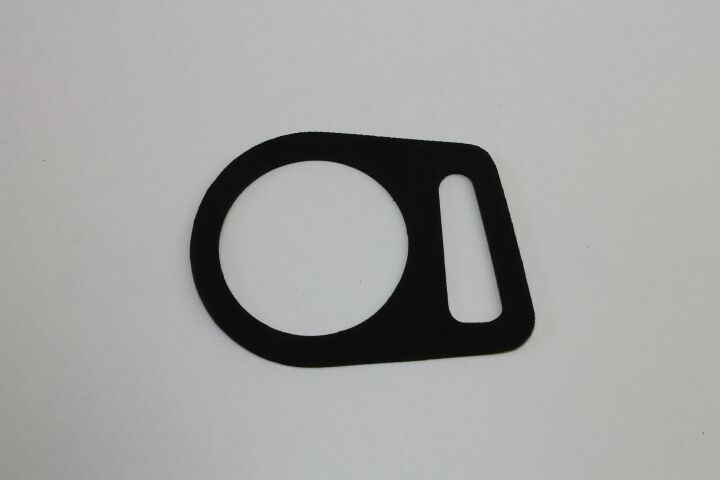

OSNA ErsatzteilFormdichtung f. VentilgehäuseLieferbare Grössen:Ident.-Nr. 025739 zu LN 1Ident.-Nr. 025747 zu LN 2Ident.-Nr. 025755 zu LN 4Ident.-Nr. 025763 zu LN 7Ident.-Nr. 025771 zu LN 10Ident.-Nr. 025780 zu LN 15Hinweis:Es werden 8 Stck. Formdichtungen benötigt.
OSNA Ersatzteil

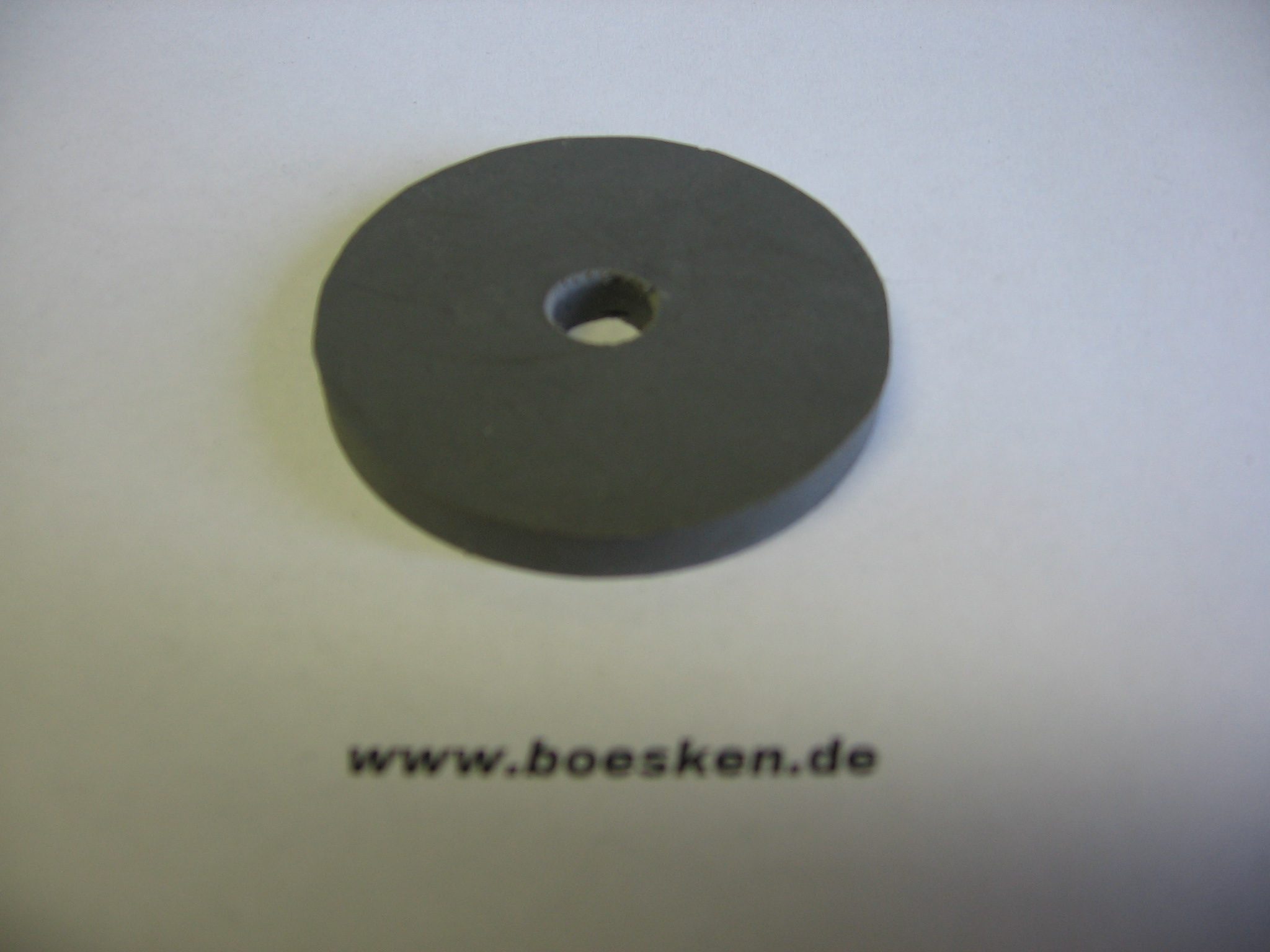

Ventilplatte
(4 Stck. erforderlich)
Lieferbare Grössen:
Ident.-Nr. 053716, Durchm. 7,5 / 44 x 5 mm
zu L 10 + 15, L 1 + 1,5, LG 100, LG 1
Ident.-Nr. 053740, Durchm. 7,5 / 54 x 6 mm
zu L 20 + 25, LG 200 + 400, L 2 + 2,5, LG 2 + 3
Ident.-Nr. 336572, Durchm. 17 / 60 x 8 mm
zu LG 500 + 750
Ident.-Nr. 053708, Durchm. 10 / 38 x 6 mm
zu LN 1
Ident.-Nr. 053724, Durchm. 12 / 45 x 7 mm,
zu LN 2
Ident.-Nr. 053759, Durchm. 12 / 55 x 8 mm
zu LN 4
Ident.-Nr. 053821, Durchm. 17 / 75 x 10 mm
zu LN 7
Ident.-Nr. 053856, Durchm. 17 / 83 x 12 mm
zu LN 10
Ident.-Nr. 053880, Durchm. 17 / 90 x 12 mm
zu LN 15
OSNA Ersatzteil

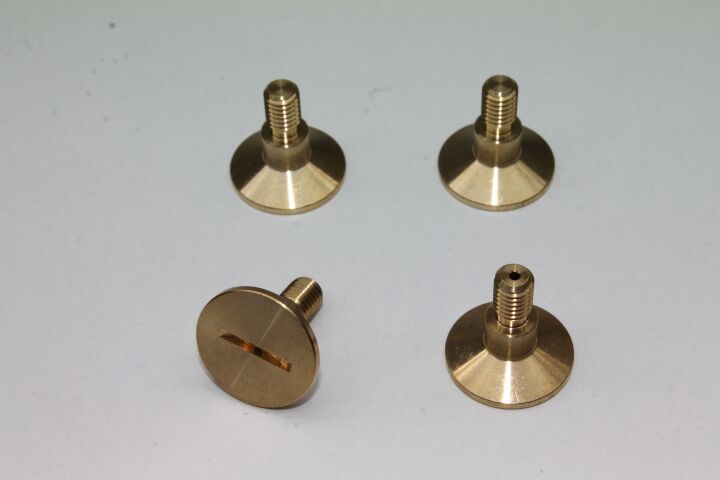

Ventilfänger
Satz best. aus 4 Stck. Ventilfänger
Lieferbare Grössen:
Ident.-Nr. 343889, best. aus:
2 Stck. Ventilfänger 027405 (mit Loch)
2 Stck. Ventilfänger 027413 (ohne Loch)
zu L 10+15 / L 1 + 1,5 / LG 100 / LG 1
Ident.-Nr. 343897, best. aus:
2 Stck. Ventilfänger 027421 (mit Loch)
2 Stck. Ventilfänger 027430 (ohne Loch)
zu L 20 + 25 / L 2 + 2,5 / LG 200 + 400 / LG 2 + 3
Hinweis:
Die Ventilfänger haben druckseitig ein Loch, damit Wasser die Saugseite vom Druckkessel aus anfüllen kann. Dadurch wird ein "Wiederangiessen" der Pumpe vermieden.
OSNA Ersatzteil
Ventilfänger
saugseitig (ohne Loch)
Lieferbare Grössen:
Ident.-Nr. 027413,
zu L 10 + 15, L 1 + 1,5, LG 100, LG 1
Ident.-Nr. 027430,
zu L 20 + 25, L 2 + 2,5, LG 200 + 400, LG 2 + 3
Ident.-Nr. 027456,
zu LG 500 + 750, LG 5
Hinweis:
Die Ventilfänger haben druckseitig ein Loch, damit Wasser die Saugseite vom Druckkessel aus anfüllen kann. Dadurch wird ein "Wiederangiessen" der Pumpe vermieden.
OSNA Ersatzteil
Ventilfänger
druckseitig (mit Loch)
Lieferbare Grössen:
Ident.-Nr. 027405,
zu L 10 + 15, L 1 + 1,5, LG 100, LG 1
Ident.-Nr. 027421,
zu L 20 + 25, L 2 + 2,5, LG 200 + 400, LG 2 + 3
Ident.-Nr. 027448,
zu LG 500 + 750, LG 5
Hinweis:
Die Ventilfänger haben druckseitig ein Loch, damit Wasser die Saugseite vom Druckkessel aus anfüllen kann. Dadurch wird ein "Wiederangiessen" der Pumpe vermieden.
OSNA Ersatzteil

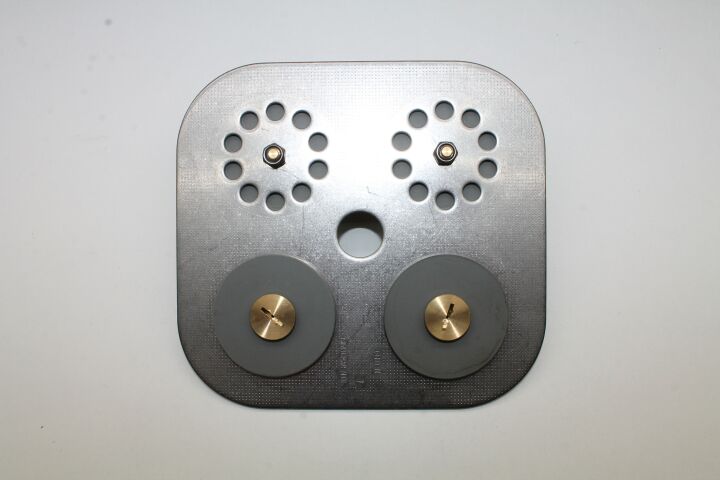

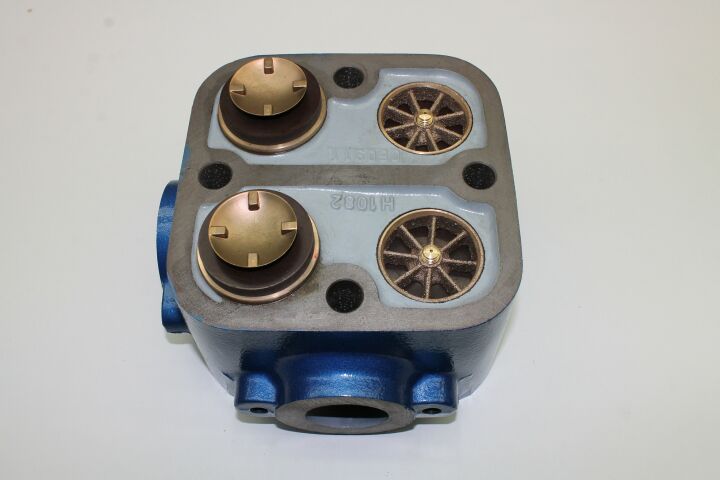

Ventilsitz, mit 4 Ventilen,
Ventilplatte m.Funktionsteilen
Baugruppe, best. aus:

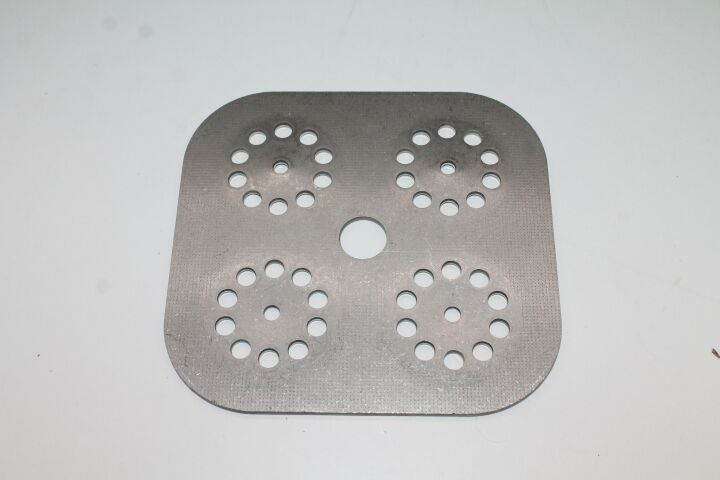

1 Stck. Ventilsitz
4 Stck. Ventilplatten
2 Stck. Ventilfänger Druck
2 Stck. Ventilfänger Saug

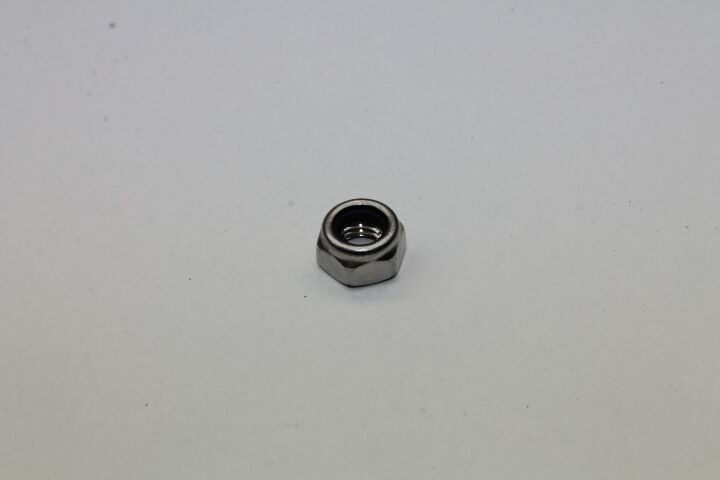

4 Stck. Sicherungsmutter
Lieferbare Grössen:
Ident.-Nr.
256471, zu L 10 + 15, LG 100 - Ausf. B
256480, zu L 20 + 25, LG 200 + 400 - Ausf. B

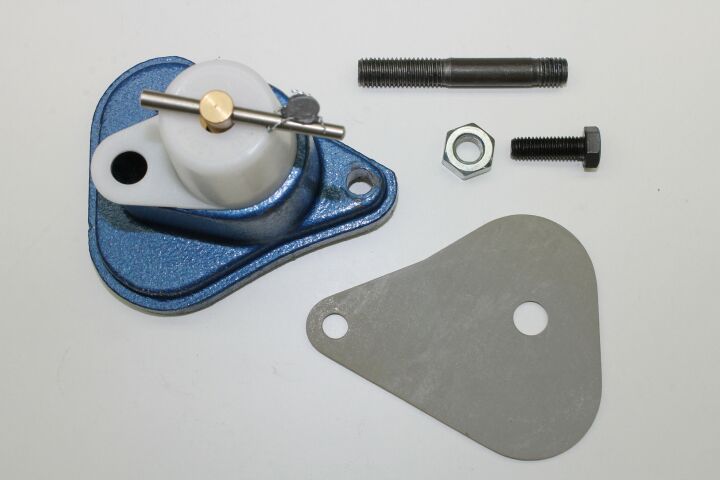

OSNA Ersatzteil

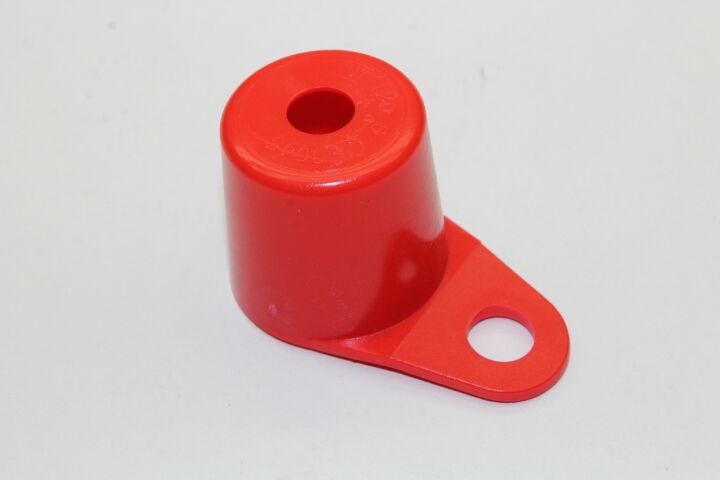

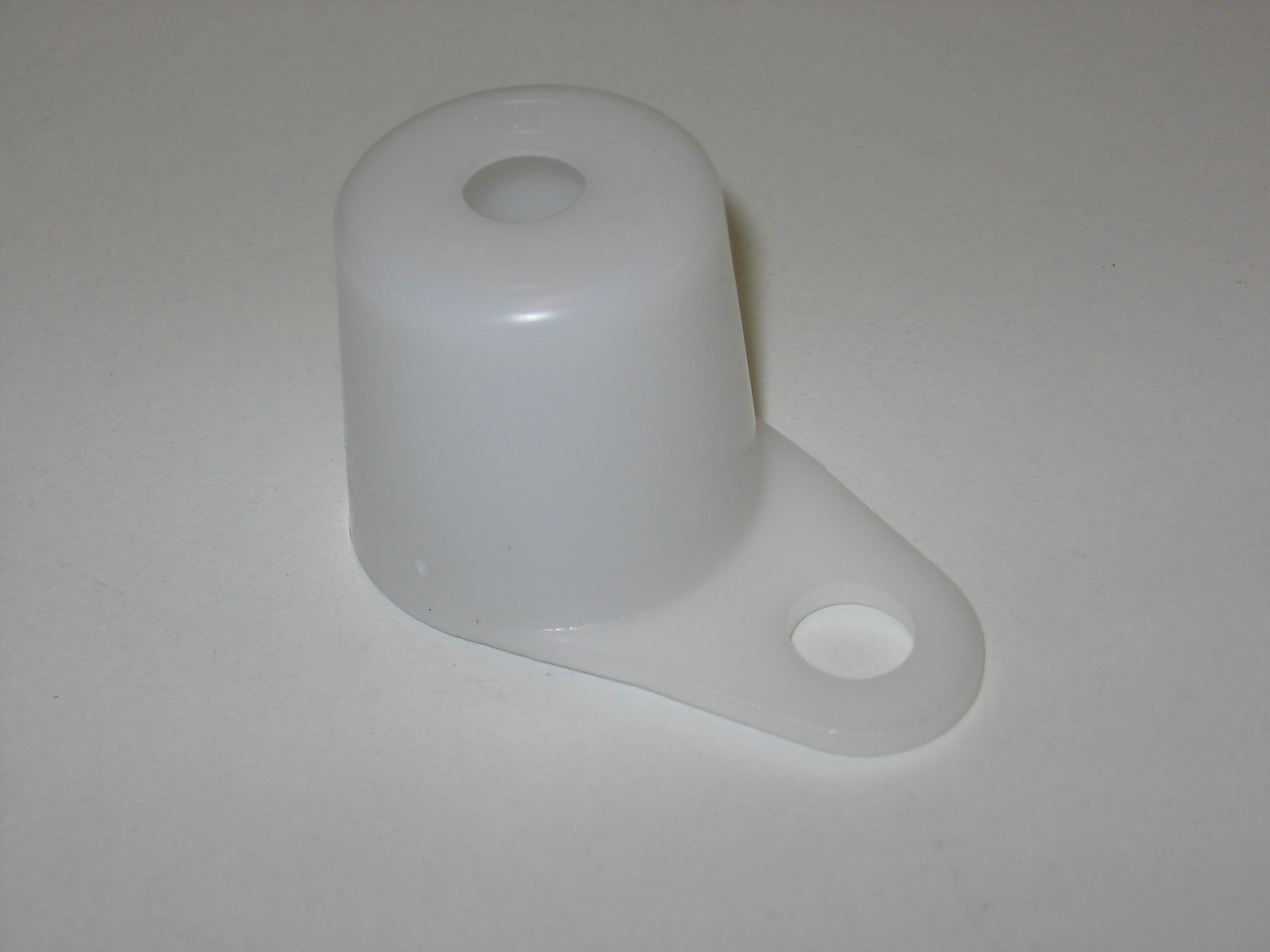

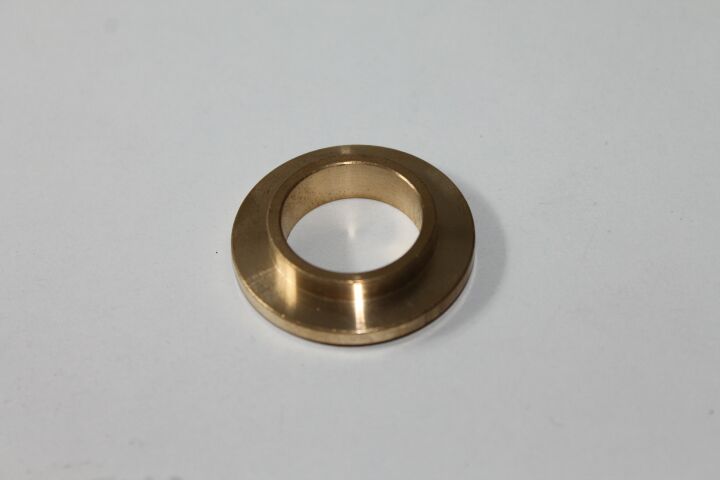

Sicherheitsventil SIOS, komplett
Kappe weiss: 4 bar
Kappe rot: 6 bar
Baugruppe, best. aus:

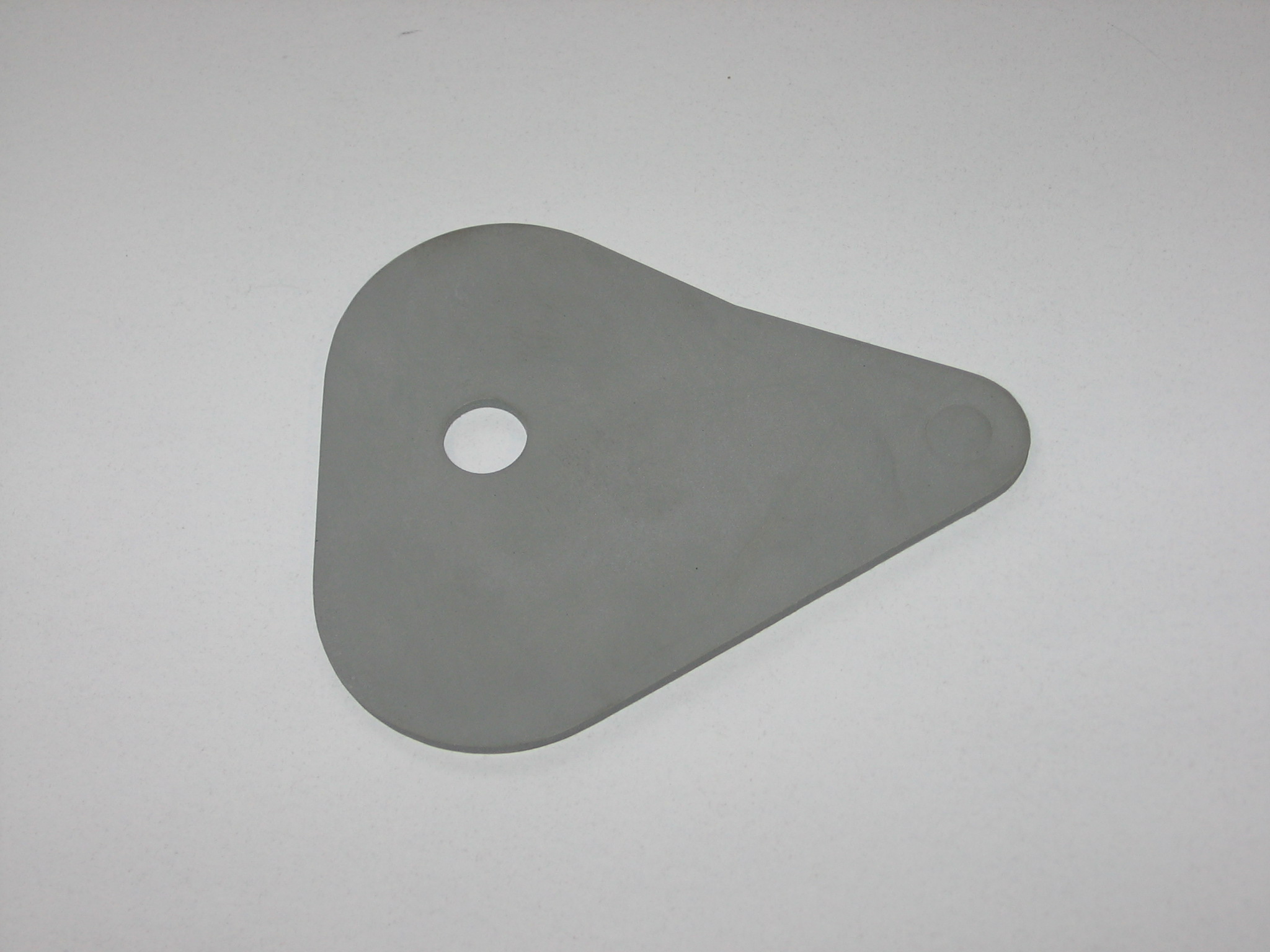

1 Stck. Membrane
1 Stck. Sicherheitsventil SIOS
1 Stck. Stiftschraube
1 Stck. Sechskantmutter
1 Stck. Sechskantshraube
Lieferbare Grössen:
Druck, Ident.-Nr.
4 bar, 260150, zu L 20/25, LG 100/200, L 1 - 2,5, LG 1 - 3
4 bar, 342068, zu LG 400
4 bar, 342076, zu L 10+15
6 bar, 234800, zu L 20 - 25, LG 100/200
6 bar, 342092, zu L 10+15
6 bar, 342084, zu LG 400

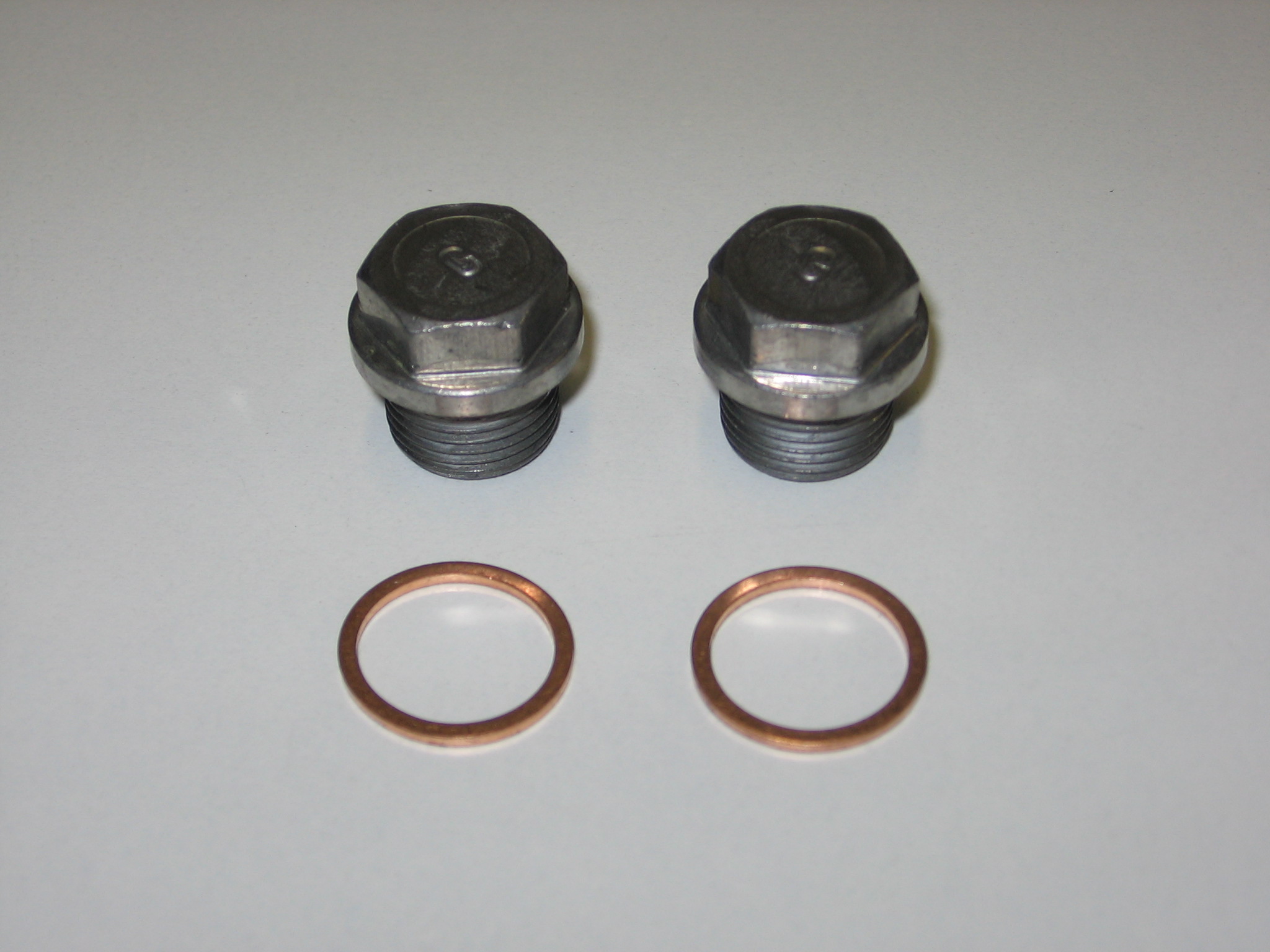

OSNA Ersatzteil Verschlussschraube einzeln, ohne Dichtring
Lieferbare Grössen: Ident.-Nr. 024600, R 1/4 zu L 1/1,5, LG 1, CVP Ident.-Nr. 024619, R3/8 zu LG 100 - 750, LG 2 + 3, L 10 - 25, L 2 + 2,5
OSNA Ersatzteil
Dichtring für Verschlussschraube
Lieferbare Grössen:
R 1/4, Ident.-Nr. 048046,
zu L 1 + 1,5, LG 1
R 3/8, Ident.-Nr. 048062,
zu L 10 - 25, LG 100 - 750, L 2 + 2,5, LG 2 + 3
OSNA Ersatzteil Verschlussschraube aus Edelstahl Wst-Nr. 1.4301 Grösse: R 3/8 einzeln, ohne Dichtring Ident.-Nr. 357043
passend zu LG 100 - 750, LG 2 + 3, L 10 - 25, L 2 + 2,5

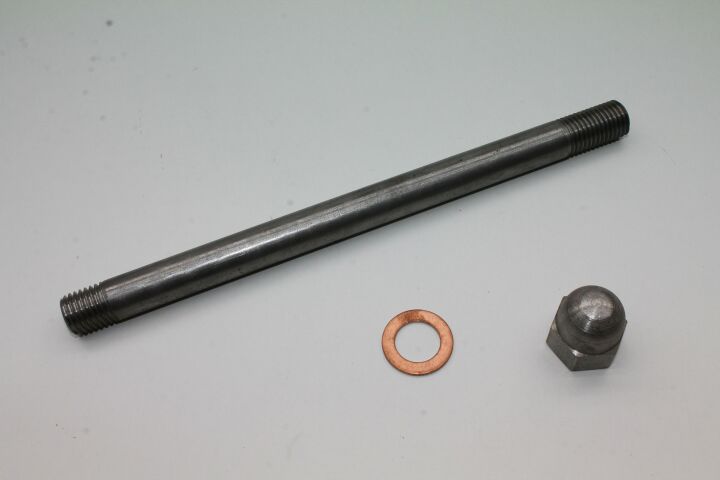

OSNA Ersatzteil

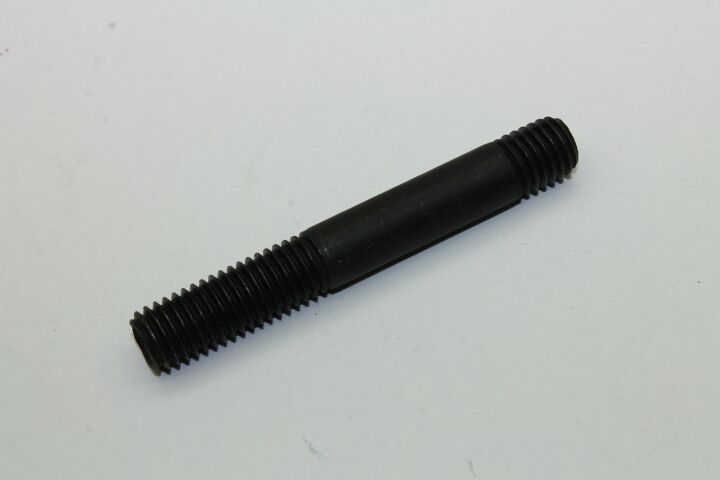

Stiftschraube komplett
Baugruppe best. aus:
1 Stck. Stiftschraube

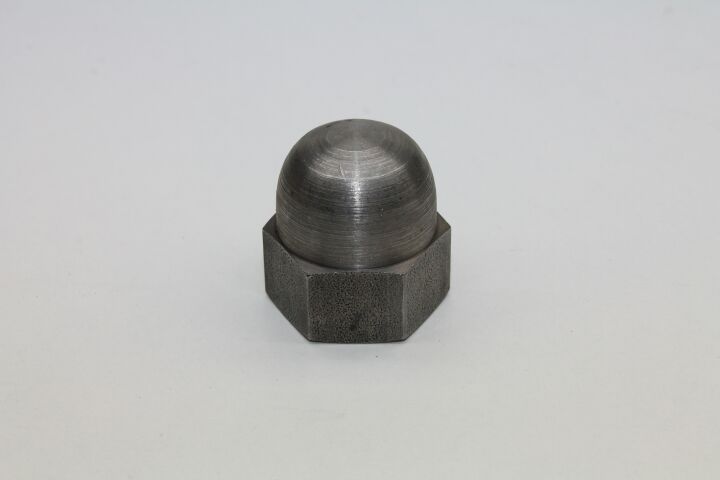

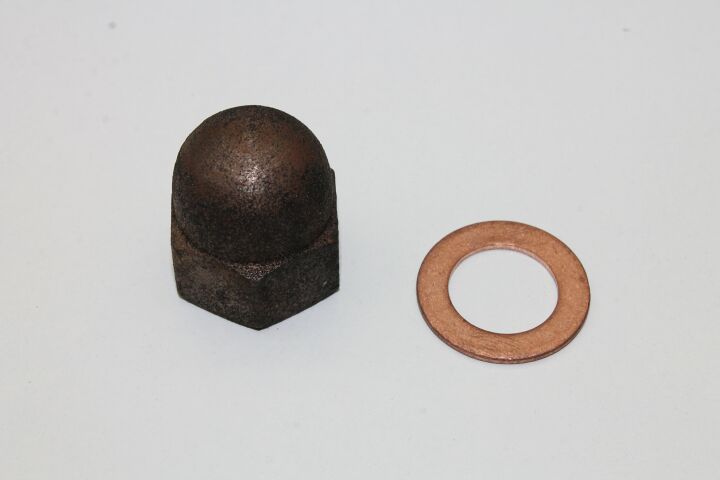

1 Stck. Hutmiutter

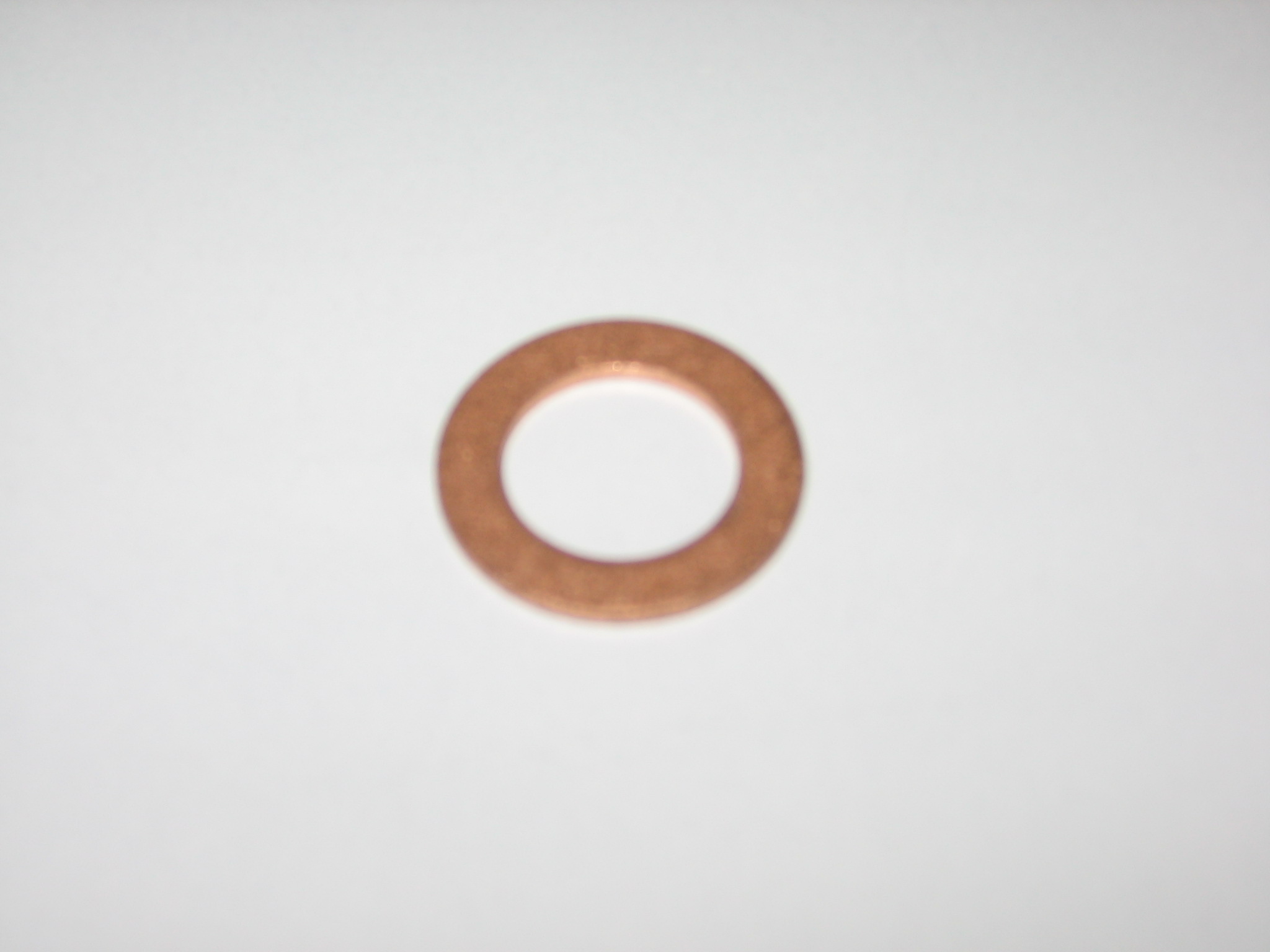

1 Stck. Dichtring für Hutmiutter
Lieferbare Grössen:
Ident.-Nr. 343927, M 16 x 235 mm,
zu L 10 + 15, L 1 + 1,5, LG 100, LG 1
Ident.-Nr. 343935, M 16 x 270 mm,
zu L 20 + 25, L 2 + 2,5, LG 200 + 400, LG 2
