Flachdach-Montageset m. Beschwerungswan-
nen für 5 Kollektoren Logasol SKN4.0-s
in einer Reihe nebeneinander, bestehend
aus:
1 Grund-Set Flachdach, senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen, 4
einseitigen Kollektorspannern und 6
Schrauben
4 Erweiterungs-Set Flachdach, senkrecht
mit je einer Kollektorstütze, 2 Alumi-
nium-Profilschienen, 2 Steckverbin-
dern, 2 Abrutschsicherungen, 2 doppel-
seitigen Kollektorspannern sowie 3
Schrauben
2 Zusatzstützen, senkrecht zur Ergänzung
bei Verwendung von Beschwerungswannen
5 Sets mit je 4 Beschwerungswannen (Ab-
messungen 950 x 350 x 50 mm) zum Ein-
hängen in die Kollektorstützen, bau-
seitige Befüllung, z.B. mit Betonplat-
ten
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Blindstopfen und Verbin-
dungsmaterial sowie 2 Halterungen für
die Rohrschellen der Vorlaufleitung.
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 30 und 60 Grad.
Flachdachmontage-Grundausführung geeig-
net für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
Flachdach-Montageset m. Beschwerungswan-
nen für 6 Kollektoren Logasol SKN4.0-s
in einer Reihe nebeneinander, bestehend
aus:
1 Grund-Set Flachdach, senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen, 4
einseitigen Kollektorspannern und 6
Schrauben
5 Erweiterungs-Set Flachdach, senkrecht
mit je einer Kollektorstütze, 2 Alumi-
nium-Profilschienen, 2 Steckverbin-
dern, 2 Abrutschsicherungen, 2 doppel-
seitigen Kollektorspannern sowie 3
Schrauben
2 Zusatzstützen, senkrecht zur Ergänzung
bei Verwendung von Beschwerungswannen
6 Sets mit je 4 Beschwerungswannen (Ab-
messungen 950 x 350 x 50 mm) zum Ein-
hängen in die Kollektorstützen, bau-
seitige Befüllung, z.B. mit Betonplat-
ten
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Blindstopfen und Verbin-
dungsmaterial sowie 2 Halterungen für
die Rohrschellen der Vorlaufleitung.
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 30 und 60 Grad.
Flachdachmontage-Grundausführung geeig-
net für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
Flachdach-Montageset zur bauseitigen
Befestigung von 2 Kollektoren Logasol
SKN4.0-s einer Reihe nebeneinander,
bestehend aus:
1 Grund-Set Flachdach, senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen, 4
einseitigen Kollektorspannern und 6
Schrauben
1 Erweiterungs-Set Flachdach, senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbindern,
2 Abrutschsicherungen, 2 doppelseiti-
gen Kollektorspannern sowie 3 Schrau-
ben
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Blindstopfen und Verbin-
dungsmaterial sowie 2 Halterungen für
die Rohrschellen der Vorlaufleitung.
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 30 und 60 Grad.
Flachdachmontage-Grundausführung geeig-
net für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
Aufdachmontage-Grund-Set für den 1. Kol-
lektor einer Reihe mit Logasol SKN4.0-w
bestehend aus 2 Aluminium-Profilschie-
nen, 4 einseitigen Kollektorspannern, 2
Abrutschsicherungen und 4 Schrauben so-
wie 4 Sparrenankern zum Anschrauben an
die Dachkonstruktion ohne Auflage auf
den Ziegel. Schrauben für Sparrenanker
nicht im Lieferumfang.
Grundausführung ist geeignet für Schnee-
lasten bis 2 kN/m2 und Windgeschwindig-
keiten bis 151 km/h.
Flachdach-Montageset zur bauseitigen
Befestigung von 3 Kollektoren Logasol
SKN4.0-s einer Reihe nebeneinander,
bestehend aus:
1 Grund-Set Flachdach, senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen, 4
einseitigen Kollektorspannern und 6
Schrauben
2 Erweiterungs-Set Flachdach, senkrecht
mit je einer Kollektorstütze, 2 Alumi-
nium-Profilschienen, 2 Steckverbin-
dern, 2 Abrutschsicherungen, 2 doppel-
seitigen Kollektorspannern sowie 3
Schrauben
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Blindstopfen und Verbin-
dungsmaterial sowie 2 Halterungen für
die Rohrschellen der Vorlaufleitung.
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 30 und 60 Grad.
Flachdachmontage-Grundausführung geeig-
net für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
Aufdachmontage-Erweiterungs-Set für den
zweiten bis zehnten Kollektor einer Rei-
he nebeneinander mit Logasol SKN4.0-w,
bestehend aus 2 Aluminium-Profilschie-
nen, 2 Steckverbindern, 2 Abrutschsiche-
rungen, 2 doppelseitigen Kollektorspan-
nern, 4 Schrauben sowie 4 Sparrenankern
zum Anschrauben an die Dachkonstruktion
ohne Auflage auf den Ziegel. Schrauben
für Sparrenanker nicht im Lieferumfang.
Grundausführung ist geeignet für Schnee-
lasten bis 2 kN/m2 und Windgeschwindig-
keiten bis 151 km/h.
Flachdach-Montageset zur bauseitigen
Befestigung von 4 Kollektoren Logasol
SKN4.0-s einer Reihe nebeneinander,
bestehend aus:
1 Grund-Set Flachdach, senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen, 4
einseitigen Kollektorspannern und 6
Schrauben
3 Erweiterungs-Set Flachdach, senkrecht
mit je einer Kollektorstütze, 2 Alumi-
nium-Profilschienen, 2 Steckverbin-
dern, 2 Abrutschsicherungen, 2 doppel-
seitigen Kollektorspannern sowie 3
Schrauben
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Blindstopfen und Verbin-
dungsmaterial sowie 2 Halterungen für
die Rohrschellen der Vorlaufleitung.
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 30 und 60 Grad.
Flachdachmontage-Grundausführung geeig-
net für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
Aufdachmontage-Grund-Set für einen Vaku-
umröhrenkollektor Logasol SKR10 CPC oder
SKR5, bestehend aus 2 senkrechten und 2
waagerechten Aluminium-Profilschienen,
Zubehör sowie 4 Sparrenankern zum An-
schrauben an die Dachkonstruktion ohne
Auflage auf den Ziegel. Schrauben für
Sparrenanker nicht im Lieferumfang.
Geeignet für Schneelasten bis 2 kN/m2
und Windgeschwindigkeiten bis 129 km/h.
Flachdach-Montageset zur bauseitigen
Befestigung von 5 Kollektoren Logasol
SKN4.0-s einer Reihe nebeneinander,
bestehend aus:
1 Grund-Set Flachdach, senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen, 4
einseitigen Kollektorspannern und 6
Schrauben
4 Erweiterungs-Set Flachdach, senkrecht
mit je einer Kollektorstütze, 2 Alumi-
nium-Profilschienen, 2 Steckverbin-
dern, 2 Abrutschsicherungen, 2 doppel-
seitigen Kollektorspannern sowie 3
Schrauben
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Blindstopfen und Verbin-
dungsmaterial sowie 2 Halterungen für
die Rohrschellen der Vorlaufleitung.
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 30 und 60 Grad.
Flachdachmontage-Grundausführung geeig-
net für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
Aufdachmontage-Grund-Set für die ersten
2 Vakuumröhrenkollektoren einer Reihe
mit Logasol SKR10 CPC oder SKR5, beste-
hend aus 2 senkrechten und 2 waagerech-
ten Aluminium-Profilschienen, Zubehör
sowie 4 Sparrenankern zum Anschrauben an
die Dachkonstruktion ohne Auflage auf
den Ziegel. Schrauben für Sparrenanker
nicht im Lieferumfang.
Geeignet für Schneelasten bis 2 kN/m2
und Windgeschwindigkeiten bis 129 km/h.
Flachdach-Montageset zur bauseitigen
Befestigung von 6 Kollektoren Logasol
SKN4.0-s einer Reihe nebeneinander,
bestehend aus:
1 Grund-Set Flachdach, senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen, 4
einseitigen Kollektorspannern und 6
Schrauben
5 Erweiterungs-Set Flachdach, senkrecht
mit je einer Kollektorstütze, 2 Alumi-
nium-Profilschienen, 2 Steckverbin-
dern, 2 Abrutschsicherungen, 2 doppel-
seitigen Kollektorspannern sowie 3
Schrauben
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Blindstopfen und Verbin-
dungsmaterial sowie 2 Halterungen für
die Rohrschellen der Vorlaufleitung.
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 30 und 60 Grad.
Flachdachmontage-Grundausführung geeig-
net für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
Aufdachmontage-Grund-Set für die ersten
3 Vakuumröhrenkollektoren einer Reihe
mit Logasol SKR10 CPC oder SKR5, beste-
hend aus 3 senkrechten und 2 waagerech-
ten Aluminium-Profilschienen, Zubehör
sowie 6 Sparrenankern zum Anschrauben an
die Dachkonstruktion ohne Auflage auf
den Ziegel. Schrauben für Sparrenanker
nicht im Lieferumfang.
Geeignet für Schneelasten bis 2 kN/m2
und Windgeschwindigkeiten bis 129 km/h.
Flachdachmontage-Grund-Set für den 1.
Kollektor Logasol SKS5.0-w oder SKT1.0-w
einer Reihe, bestehend aus 2 Kollektor-
stützen, 2 Aluminium-Profilschienen, 2
Abrutschsicherungen und 4 einseitigen
Kollektorspannern sowie 6 Schrauben.
Anstellwinkel der Kollektorstützen ist
verstellbar zwischen 30 und 60 Grad, Si-
cherung gegen Kippen und Rutschen durch
bauseitige Befestigung oder Beschwerung
in Verbindung mit zusätzlichen Kollek-
torstützen und Beschwerungswannen (Zu-
behör).
Verwendung für Fassadenmontage in Ver-
bindung mit einer Zusatzstütze (Zube-
hör).
Eindeckbleche aus anthrazitfarbig be-
schichtetem Aluminium und Befestigungs-
material für die Indachmontage eines
einzelnen Kollektors Logasol SKS5.0-w
oder SKT1.0-w bei Dacheindeckung mit
Pfannen, Ziegeln oder Biberschwanz.
Geeignet für Schneelasten bis 3,8 kN/m2
und Windgeschwindigkeiten bis 151 km/h,
zulässige Dachneigung 25 bis 65 Grad.
Montage-Set Indach Grundausführung für
den ersten und zweiten Kollektor Logasol
SKS5.0-w oder SKT1.0-w einer Reihe bei
Dacheindeckung mit Pfannen, Ziegeln oder
Biberschwanz, bestehend aus anthrazit-
farbigen Eindeckblechen aus beschichte-
tem Aluminium, Abdichtungs- und Befesti-
gungsmaterial.
Geeignet für Schneelasten bis 3,8 kN/m2
und Windgeschwindigkeiten bis 151 km/h,
zulässige Dachneigung 25 bis 65 Grad.
Erweiterungs-Set Indachmontage für den
dritten bis zehnten Kollektor Logasol
SKS5.0-w oder SKT1.0-w einer Reihe bei
Dacheindeckung mit Pfannen, Ziegeln oder
Biberschwanz, bestehend aus anthrazit-
farbigen Eindeckblechen aus beschichte-
tem Aluminium, Abdichtungs- und Befesti-
gungsmaterial.
Geeignet für Schneelasten bis 3,8 kN/m2
und Windgeschwindigkeiten bis 151 km/h,
zulässige Dachneigung 25 bis 65 Grad,
(ein Set je Kollektor erforderlich).
Montage-Set Indach Grundausführung für
den 1. und 2. Kollektor Logasol SKS5.0-w
oder SKT1.0-w einer Reihe bei Dachein-
deckung mit Schiefer oder Schindeln, be-
stehend aus anthrazitfarbigen Eindeck-
blechen aus beschichtetem Aluminium, Ab-
dichtungs- und Befestigungsmaterial.
Geeignet für Schneelasten bis 3,8 kN/m2
und Windgeschwindigkeiten bis 151 km/h,
zulässige Dachneigung 25 bis 65 Grad.
Erweiterungs-Set Indachmontage für den
dritten bis zehnten Kollektor Logasol
SKS5.0-w oder SKT1.0-w einer Reihe bei
Dacheindeckung mit Schiefer oder Schin-
deln, bestehend aus anthrazitfarbigen
Eindeckblechen aus beschichtetem Alumi-
nium, Abdichtungs- und Befestigungsma-
terial.
Geeignet für Schneelasten bis 3,8 kN/m2
und Windgeschwindigkeiten bis 151 km/h,
zulässige Dachneigung 25 bis 65 Grad
(ein Set je Kollektor erforderlich).
Montage-Set Indach Grundausführung für
den 1. und 2. Kollektor einer Reihe mit
Logasol SKN4.0-s, SKS5.0-s oder SKT1.0-s
bei Dacheindeckung mit Pfannen, Ziegeln
oder Biberschwanz, bestehend aus anthra-
zitfarbigen Eindeckblechen aus beschich-
tetem Aluminium, Abdichtungs- und Befes-
tigungsmaterial.
Geeignet für Schneelasten bis 3,8 kN/m2
und Windgeschwindigkeiten bis 151 km/h,
zulässige Dachneigung 25 bis 65 Grad.
Erweiterungs-Set Indachmontage für den
dritten bis zehnten Kollektor einer Rei-
he mit Logasol SKN4.0-s, SKS5.0-s oder
SKT1.0-s bei Dacheindeckung mit Pfannen,
Ziegeln oder Biberschwanz, bestehend aus
anthrazitfarbigen Eindeckblechen aus be-
schichtetem Aluminium, Abdichtungs- und
Befestigungsmaterial.
Geeignet für Schneelasten bis 3,8 kN/m2
und Windgeschwindigkeiten bis 151 km/h,
zulässige Dachneigung 25 bis 65 Grad
(ein Set je Kollektor erforderlich).
Eindeckbleche aus anthrazitfarbig be-
schichtetem Aluminium und Befestigungs-
material für die Indachmontage eines
einzelnen Kollektors Logasol SKN4.0-s,
SKS5.0-s oder SKT1.0-s bei Dacheinde-
ckung mit Pfannen, Ziegeln oder Biber-
schwanz.
Geeignet für Schneelasten bis 3,8 kN/m2
und Windgeschwindigkeiten bis 151 km/h,
zulässige Dachneigung 25 bis 65 Grad.
Montage-Set Indach Grundausführung für
den ersten und zweiten Kollektor Logasol
SKN4.0-w einer Reihe bei Dacheindeckung
mit Pfannen, Ziegeln oder Biberschwanz,
bestehend aus anthrazitfarbigen Eindeck-
blechen aus beschichtetem Aluminium, Ab-
dichtungs- und Befestigungsmaterial, ge-
eignet für Schneelasten bis 3,8 kN/m2
und Windgeschwindigkeiten bis 151 km/h,
zulässige Dachneigung 25 bis 65 Grad.
Erweiterungs-Set Indachmontage für den
dritten bis zehnten Kollektor Logasol
SKN4.0-w einer Reihe bei Dacheindeckung
mit Pfannen, Ziegeln oder Biberschwanz,
bestehend aus anthrazitfarbigen Eindeck-
blechen aus beschichtetem Aluminium, Ab-
dichtungs- und Befestigungsmaterial, ge-
eignet für Schneelasten bis 3,8 kN/m2
und Windgeschwindigkeiten bis 151 km/h,
zulässige Dachneigung 25 bis 65 Grad,
(ein Set je Kollektor erforderlich).
Eindeckbleche aus anthrazitfarbig be-
schichtetem Aluminium und Befestigungs-
material für die Indachmontage eines
einzelnen Kollektors Logasol SKN4.0-s,
SKS5.0-s oder SKT1.0-s bei Dacheinde-
ckung mit Schiefer oder Schindeln.
Geeignet für Schneelasten bis 3,8 kN/m2
und Windgeschwindigkeiten bis 151 km/h,
zulässige Dachneigung 25 bis 65 Grad.
Montage-Set Indach Grundausführung für
den ersten und zweiten Kollektor Logasol
SKN4.0-w einer Reihe bei Dacheindeckung
mit Schiefer oder Schindeln, bestehend
aus anthrazitfarbigen Eindeckblechen aus
beschichtetem Aluminium, Abdichtungs-
und Befestigungsmaterial, geeignet für
Schneelasten bis 3,8 kN/m2 und Windge-
schwindigkeiten bis 151 km/h, zulässige
Dachneigung 25 bis 65 Grad.
Erweiterungs-Set Indachmontage für den
dritten bis zehnten Kollektor Logasol
SKN4.0-w einer Reihe bei Dacheindeckung
mit Schiefer oder Schindeln, bestehend
aus anthrazitfarbigen Eindeckblechen aus
beschichtetem Aluminium, Abdichtungs-
und Befestigungsmaterial, geeignet für
Schneelasten bis 3,8 kN/m2 und Windge-
schwindigkeiten bis 151 km/h, zulässige
Dachneigung 25 bis 65 Grad, (ein Set je
Kollektor erforderlich).
Zusatzstütze für Flachdach- oder Fassa-
denmontage v. Logasol SKN4.0-w, SKS5.0-w
oder SKT1.0-w zur Ergänzung des Grund-
oder Erweiterungs-Sets z.B. in Verbin-
dung mit Beschwerungswannen.

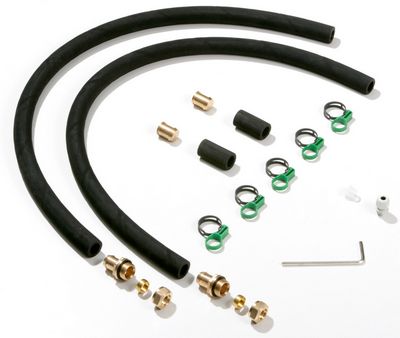

Anschluss-Set für den Anschluss einer
Kollektorreihe mit Logasol SKN4.0 bei
Flachdach- oder Fassaden-Montage, ent-
hält 2 Winkel mit Klemmringverschraubung
für 18er Kupferrohr, 2 Blindstopfen und
Verbindungsmaterial sowie 2 Halterungen
für die Rohrschellen der Vorlaufleitung.
Anschluss-Set für den Anschluss einer Kollektorreihe mit Logasol SKN4.0 bei Aufdach-Montage, enthält 2 Solarschläu- che ca. 1 m lang für die Dachdurchfüh- rung, 2 Schlauchtüllen mit Klemmringver- schraubungen für 18er Kupferrohr, 2 Blindstopfen und Verbindungsmaterial.
Aufdachmontage-Erweiterungsset für drei
Vakuum-Röhrenkollektoren SKR10 CPC oder
SKR5, bestehend aus 3 senkrechten und 2
waagerechten Aluminium-Profilschienen, 2
Steckverbindern, 6 doppelseitigen Kol-
lektorspannern, 6 Abrutschsicherungen
sowie 12 Schrauben. Verwendung in Ver-
bindung mit 6 Dachhaken (Zubehör) oder
bauseitige Befestigung auf einer Unter-
konstruktion.
Geeignet für Schneelasten bis 2 kN/m2
und Windgeschwindigkeiten bis 129 km/h.
Flachdach-Montageset m. Beschwerungswan-
nen für 2 Kollektoren Logasol SKS5.0-s
oder SKT1.0-s in einer Reihe nebenein-
ander, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen so-
wie 4 einseitigen Kollektorspannern,
6 Schrauben und 4 Muttern
1 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
2 Sets mit je 4 Beschwerungswannen (Ab-
messungen 950 x 350 x 50 mm) zum Ein-
hängen in die Kollektorstützen, bau-
seitige Befüllung, z.B. mit Betonplat-
ten
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603144
Flachdach-Montageset m. Beschwerungswan-
nen für 3 Kollektoren Logasol SKS5.0-s
oder SKT1.0-s in einer Reihe nebeneinan-
der, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen so-
wie 4 einseitigen Kollektorspannern,
6 Schrauben und 4 Muttern
2 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
1 Zusatzstütze senkrecht zur Ergänzung
bei Verwendung von Beschwerungswan-
nen
3 Sets mit je 4 Beschwerungswannen (Ab-
messungen 950 x 350 x 50 mm) zum Ein-
hängen in die Kollektorstützen, bau-
seitige Befüllung, z.B. mit Betonplat-
ten
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603145
Flachdach-Montageset m. Beschwerungswan-
nen für 4 Kollektoren Logasol SKS5.0-s
oder SKT1.0-s in einer Reihe nebeneinan-
der, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen so-
wie 4 einseitigen Kollektorspannern,
6 Schrauben und 4 Muttern
3 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
1 Zusatzstütze senkrecht zur Ergänzung
bei Verwendung von Beschwerungswan-
nen
4 Sets mit je 4 Beschwerungswannen (Ab-
messungen 950 x 350 x 50 mm) zum Ein-
hängen in die Kollektorstützen, bau-
seitige Befüllung, z.B. mit Betonplat-
ten
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603146
Flachdach-Montageset m. Beschwerungswan-
nen für 5 Kollektoren Logasol SKS5.0-s
oder SKT1.0-s in einer Reihe nebeneinan-
der, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen so-
wie 4 einseitigen Kollektorspannern,
6 Schrauben und 4 Muttern
4 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
2 Zusatzstützen senkrecht zur Ergänzung
bei Verwendung von Beschwerungswan-
nen
5 Sets mit je 4 Beschwerungswannen (Ab-
messungen 950 x 350 x 50 mm) zum Ein-
hängen in die Kollektorstützen, bau-
seitige Befüllung, z.B. mit Betonplat-
ten
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603147
Flachdach-Montageset m. Beschwerungswan-
nen für 6 Kollektoren Logasol SKS5.0-s
oder SKT1.0-s in einer Reihe nebeneinan-
der, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen so-
wie 4 einseitigen Kollektorspannern,
6 Schrauben und 4 Muttern
5 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
2 Zusatzstützen senkrecht zur Ergänzung
bei Verwendung von Beschwerungswan-
nen
6 Sets mit je 4 Beschwerungswannen (Ab-
messungen 950 x 350 x 50 mm) zum Ein-
hängen in die Kollektorstützen, bau-
seitige Befüllung, z.B. mit Betonplat-
ten
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603148
Flachdach-Montageset m. Beschwerungswan-
nen für 8 Kollektoren Logasol SKS5.0-s
oder SKT1.0-s in einer Reihe nebeneinan-
der, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen so-
wie 4 einseitigen Kollektorspannern,
6 Schrauben und 4 Muttern
7 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
3 Zusatzstützen senkrecht zur Ergänzung
bei Verwendung von Beschwerungswan-
nen
8 Sets mit je 4 Beschwerungswannen (Ab-
messungen 950 x 350 x 50 mm) zum Ein-
hängen in die Kollektorstützen, bau-
seitige Befüllung, z.B. mit Betonplat-
ten
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603149
Aufdachmontage-Erweiterungs-Set für 2
Vakuumröhrenkollektoren einer Reihe mit
Logasol SKR10 CPC oder SKR5, bestehend
aus 2 senkrechten und 2 waagerechten
Aluminium-Profilschienen, Zubehör sowie
4 Sparrenankern zum Anschrauben an die
Dachkonstruktion ohne Auflage auf den
Ziegel. Schrauben für Sparrenanker nicht
im Lieferumfang.
Geeignet für Schneelasten bis 2 kN/m2
und Windgeschwindigkeiten bis 129 km/h.
Aufdachmontage-Erweiterungs-Set für 3
Vakuumröhrenkollektoren einer Reihe mit
Logasol SKR10 CPC oder SKR5, bestehend
aus 3 senkrechten und 2 waagerechten
Aluminium-Profilschienen, Zubehör sowie
6 Sparrenankern zum Anschrauben an die
Dachkonstruktion ohne Auflage auf den
Ziegel. Schrauben für Sparrenanker nicht
im Lieferumfang.
Geeignet für Schneelasten bis 2 kN/m2
und Windgeschwindigkeiten bis 129 km/h.
Flachdach-Montageset m. Beschwerungswan-
nen für 10 Kollektoren Logasol SKS5.0-s
oder SKT1.0-s in einer Reihe nebeneinan-
der, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen so-
wie 4 einseitigen Kollektorspannern,
6 Schrauben und 4 Muttern
9 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
4 Zusatzstützen senkrecht zur Ergänzung
bei Verwendung von Beschwerungswan-
nen
10 Sets mit je 4 Beschwerungswannen (Ab-
messungen 950 x 350 x 50 mm) zum Ein-
hängen in die Kollektorstützen, bau-
seitige Befüllung, z.B. mit Betonplat-
ten
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603150
Flachdach-Montageset zur bauseitigen
Befestigung von 2 Kollektoren Logasol
SKS5.0-s oder SKT1.0-s in einer Reihe
nebeneinander, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen sowie
4 einseitigen Kollektorspannern, 6
Schrauben und 4 Muttern
1 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603151
Flachdach-Montageset zur bauseitigen
Befestigung von 3 Kollektoren Logasol
SKS5.0-s oder SKT1.0-s in einer Reihe
nebeneinander, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen sowie
4 einseitigen Kollektorspannern, 6
Schrauben und 4 Muttern
2 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603152
Flachdach-Montageset zur bauseitigen
Befestigung von 4 Kollektoren Logasol
SKS5.0-s oder SKT1.0-s in einer Reihe
nebeneinander, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen sowie
4 einseitigen Kollektorspannern, 6
Schrauben und 4 Muttern
3 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603153
Flachdach-Montageset zur bauseitigen
Befestigung von 5 Kollektoren Logasol
SKS5.0-s oder SKT1.0-s in einer Reihe
nebeneinander, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen sowie
4 einseitigen Kollektorspannern, 6
Schrauben und 4 Muttern
4 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603154
Flachdach-Montageset zur bauseitigen
Befestigung von 6 Kollektoren Logasol
SKS5.0-s oder SKT1.0-s in einer Reihe
nebeneinander, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen sowie
4 einseitigen Kollektorspannern, 6
Schrauben und 4 Muttern
5 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603155
Flachdach-Montageset zur bauseitigen
Befestigung von 8 Kollektoren Logasol
SKS5.0-s oder SKT1.0-s in einer Reihe
nebeneinander, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen sowie
4 einseitigen Kollektorspannern, 6
Schrauben und 4 Muttern
7 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603156
Flachdach-Montageset zur bauseitigen
Befestigung von 10 Kollektoren Logasol
SKS5.0-s oder SKT1.0-s in einer Reihe
nebeneinander, bestehend aus:
1 Flachdach Grund-Set senkrecht mit 2
Kollektorstützen, 2 Aluminium-Profil-
schienen, 2 Abrutschsicherungen sowie
4 einseitigen Kollektorspannern, 6
Schrauben und 4 Muttern
9 Flachdach Erweiterungs-Set senkrecht
mit einer Kollektorstütze, 2 Alumini-
um-Profilschienen, 2 Steckverbinder,
2 Abrutschsicherungen, 2 doppelseiti-
ge Kollektorspanner, 3 Schrauben und
2 Muttern
1 Anschluss-Set Flachdach mit 2 Winkeln
mit Klemmringverschraubung für 18er
Kupferrohr, 2 Verschlusskappen und
Verbindungsmaterial sowie 2 Halterun-
gen für die Rohrschellen der Vorlauf-
leitung
Anstellwinkel der Kollektorstützen ver-
stellbar zwischen 25 und 60 Grad.
Flachdachmontage-Grundausführung ist ge-
eignet für Schneelasten bis 2 kN/m2 und
Windgeschwindigkeiten bis 151 km/h.
-
Buderus-Artikel-Nr.: 7739603157
Aufdachmontage-Grund-Set für den 1. Kol-
lektor einer Reihe mit Logasol SKN4.0-s,
SKS5.0-s oder SKT1.0-s, bestehend aus 2
Aluminium-Profilschienen, 4 einseitigen
Kollektorspannern, 2 Abrutschsicherungen
und 4 Schrauben sowie 4 verstellbaren
Dachhaken für die Montage auf Dächern
mit Pfannen-, Ziegel- oder Biberschwanz-
eindeckung.
Grundausführung ist geeignet für Schnee-
lasten bis 2 kN/m2 und Windgeschwindig-
keiten bis 151 km/h.
Aufdachmontage-Grund-Set für den 1. Kol-
lektor einer Reihe mit Logasol SKN4.0-s,
SKS5.0-s oder SKT1.0-s, bestehend aus 2
Aluminium-Profilschienen, 4 einseitigen
Kollektorspannern, 2 Abrutschsicherungen
und 4 Schrauben sowie 4 Sonderdachhaken
für die Montage auf Dächern mit Schie-
fer- oder Schindelplatten.
Grundausführung ist geeignet für Schnee-
lasten bis 2 kN/m2 und Windgeschwindig-
keiten bis 151 km/h.
198,28 €*
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
