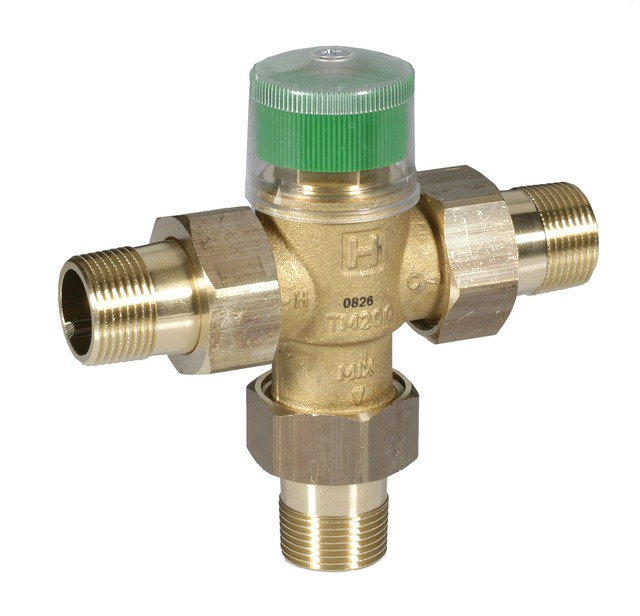

Honeywell Wassermischer TM200
mit Verbrühschutz
Hochempfindlicher Thermostat mit guter Umspülung durch das Mischwasser auch bei kleinen
Entnahmemengen
Gehäuse aus Messing
verkalkungsunempfindliche Ausführung mit Gleitteilen aus Kunststoff
Temperatureinstellung am Handrad
mit Schutzkappe zur Fixierung der eingestellten Mischtemperatur
(Der Einbau einer Kaltwasserbremse, Typ KB191, in die Zirkulationsleitung wird empfohlen, damit an den Zapfstellen nicht Kaltwasser über die Zirkulationsleitung beigemischt wird)
Nennweite: DN 20 (3/4")
Fabrikat: Honeywell
Typ: TM200-3/4A

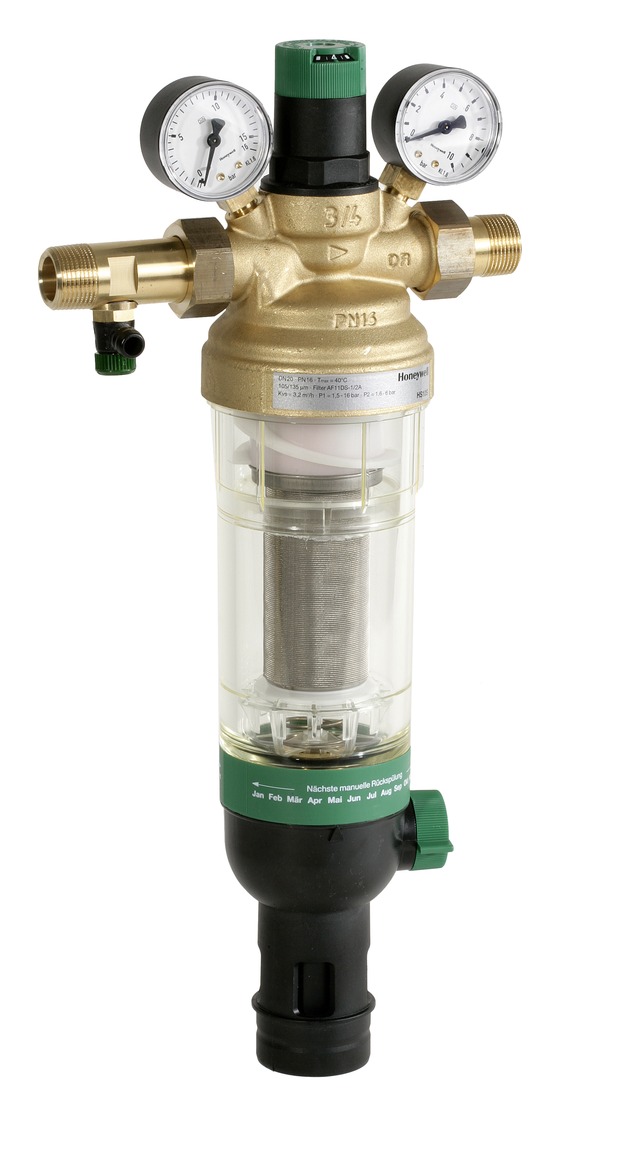

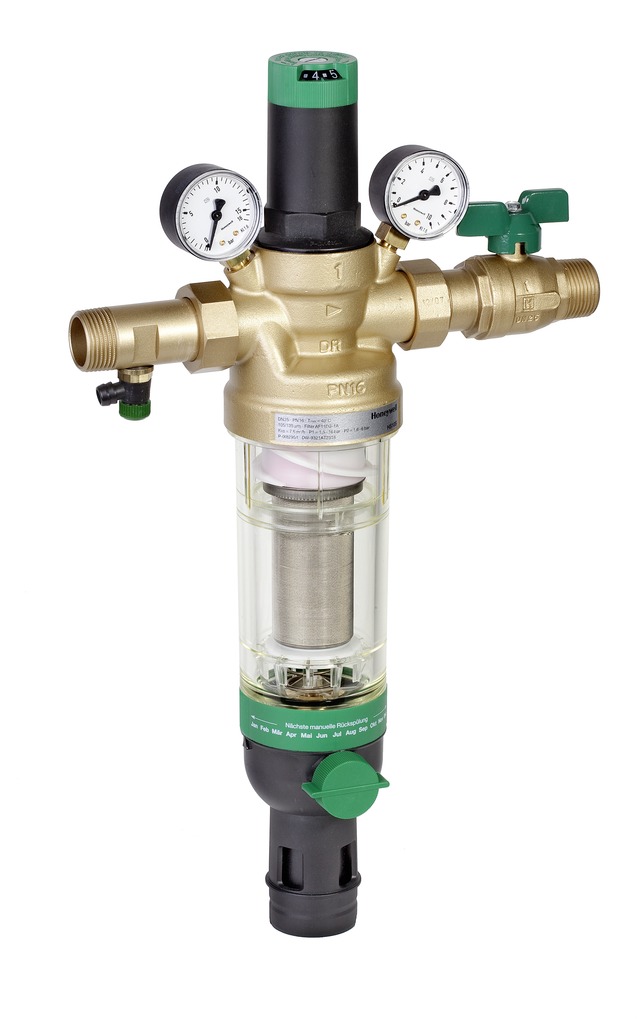

Honeywell Hauswasser-Station TOP HS10S
rückspülbar und ausspülbar
mit Double Spin Technologie (bis R 11/4")
Dabei sorgt eine Kartusche mit außen liegendem Rotor erstmals für die gleichzeitige Reinigung von unterem und oberem Filterbereich. Es ist damit eine schnelle und gründliche Rückspülung des gesamten Filterbereichs bei gleichzeitig geringem Wasserverbrauch gelungen was die Armaturen deshalb besonders wartungsarm macht.
Die Double Spin Technik erzielt ein effektives und hygienisches Filterergebnis.
Sie ermöglicht eine gründliche Ausspülung von Fremdpartikeln wie Rostteilchen, Hanfreste und Sandkörner allein durch intelligent geleitete Wasserkraft - ohne Bürsten, an denen sich der Schmutz festsetzt. Dafür sorgen ein spiralförmiger Stützkörper und ein Rotor mit zusätzlichen Turbinenschaufeln.
bestehend aus:
- Druckminderer
- rück- und ausspülbarem Feinfilter
- Rückflussverhinderer
- ausgangsseitiges Absperrventil
- Vor- und Hinterdruckmanometer
- Ablaufanschluss AA76-1/2A
mit Belüftungsöffnungen nach DIN 1988, Teil 4

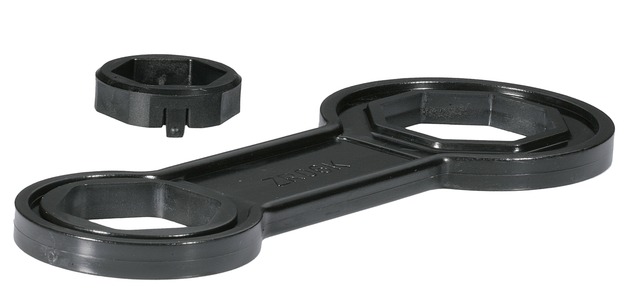

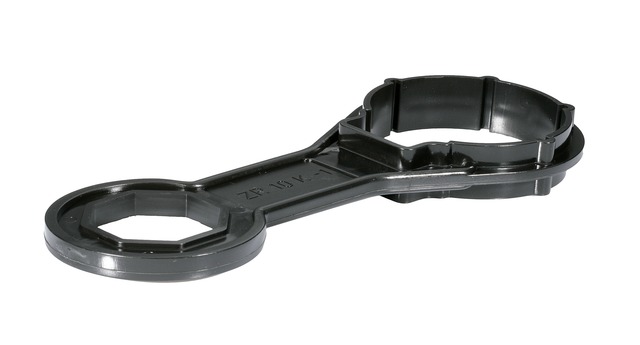

mit Doppelringschlüssel für Federhaube und Filtertasse
Gehäuse und Verschraubungen aus Messing
Federhaube und Innenteile aus hochwertigen Kunststoffen
Feinfilter aus nichtrostendem Stahl
mit Memoryring als Hinweis auf die nächstfällige manuelle Rückspülung
(Rückspülvorgang automatisierbar mit Rückspülautomatik Z11S)
DIN/DVGW-geprüft
Druck-Bereich: 1,5 - 6 bar
Stat. Druck: PN10
Filterfeinheit: 100 mym
Anschluss: beidseitig mit Überwurf-Verschraubungen, Aussengewindetülle
Fabrikat: Honeywell
Typ: HS10S
Lieferbare Dimensionen:
Typ:
HS10S-1/2 AA, Nennweite: DN 15 (1/2")
HS10S-3/4 AA, Nennweite: DN 20 (3/4")
HS10S-1 AA, Nennweite: DN 25 (1")
HS10S-11/4 AA, Nennweite: DN 32 (11/4")
HS10S-11/2AA, Nennweite: DN 40 (11/2")
HS10S-2 AA, Nennweite: DN 50 (2")

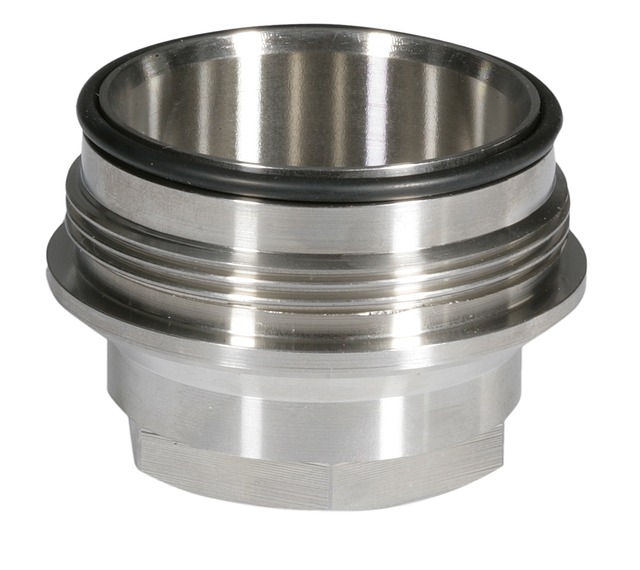

Honeywell Edelstahl-Siebtasse SI06T
mit O-Ring
passend für Druckminderer D06FI
Fabrikat: Honeywell
Typ: SI06T
Lieferbare Dimensionen:
Typ:
SI06T-1/2, Nennweite: DN 15 (1/2"), passend für Anschlussgrössen: R 1/2 - R 3/4
SI06T-1, Nennweite: DN 25 (1", passend für Anschlussgrössen: R 1 - R 11/4
SI06T-11/2, Nennweite: DN 40 (11/2", passend für Anschlussgrössen: R 11/2 - R 2

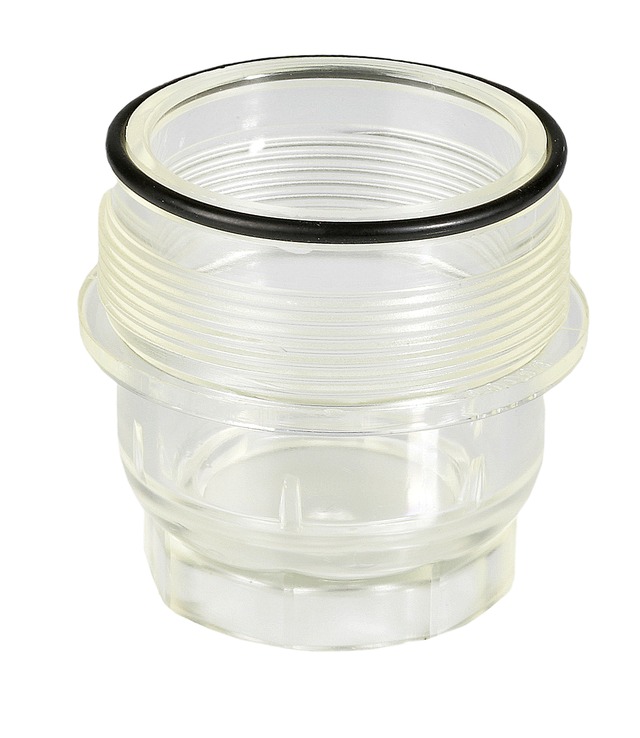

Honeywell Klarsicht-Siebtasse SK06T
mit Trapezgewinde und O-Ring
Fabrikat: Honeywell
Typ: SK06T
Lieferbare Dimensionen:
Typ:
SK06T-1/2, Nennweite: DN 15 (1/2"), passend für Anschlussgrössen: R 1/2 - R 3/4
SK06T-1A, Nennweite: DN 25 (1"), passend für Anschlussgrössen: R 1 - R 11/4
passend zu Druckminderer ab Bauj. 1997
SK06T-11/2, Nennweite: DN 40 (11/2"), passend für Anschlussgrössen: R 11/2 - R 2

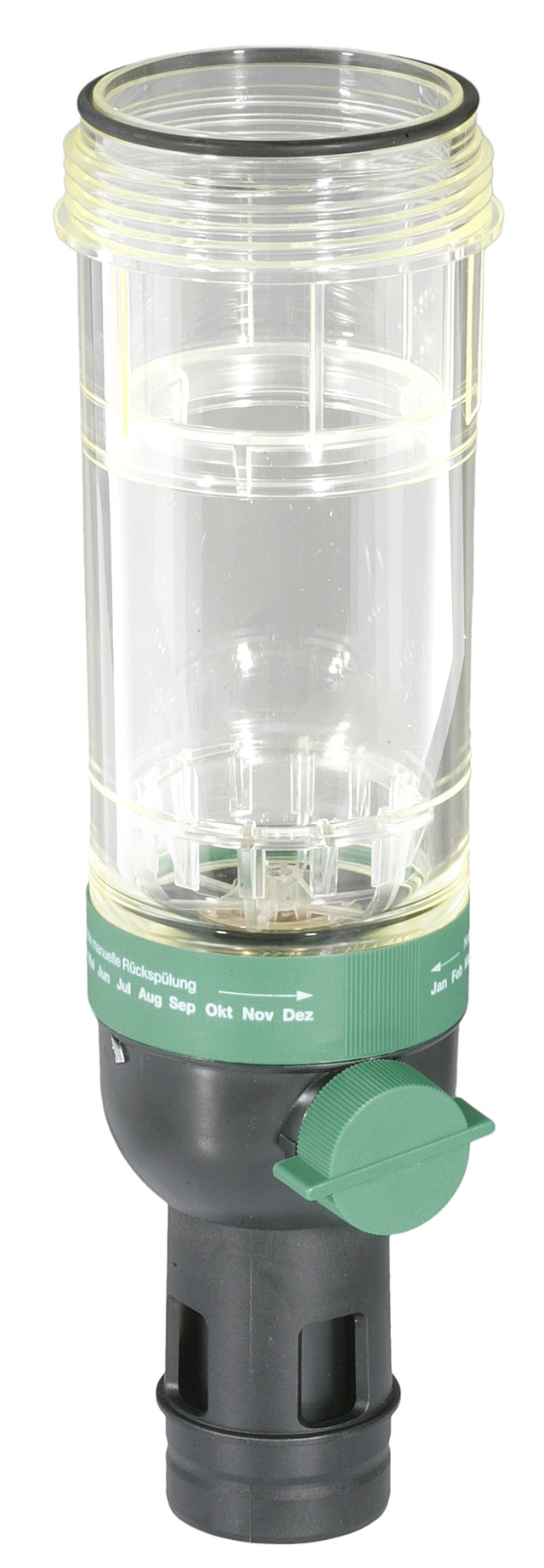

Honeywell Klarsicht-Filtertasse komplett,KF11S- für Filter und Filterkombination F 76 S und HS 10 S- ab Baujahr 1997Fabrikat: Honeywell - resideoTyp: KF11SLieferbare Dimensionen:Typ:KF11S-1A , Nennweite: DN 25 (1"), passend für Nennweite: 1", für R 1/2 - R 11/4KF11S-11/2A, passend für Nennweite: DN 40 (11/2"), passend für Nennweite: R 11/2 - R 2
Honeywell Sicherheitsventil SM152
Ansprechdruck: 6 bar
für geschlossene Wassererwärmer nach DIN 4753, Teil 1 und DIN 1988
bauteilgeprüft gemäß TRD 721 und nach den Bestimmungen gemäß AD-Merkblatt A2
Gehäuse aus Messing, nicht verchromt
Federhaube aus hochwertigem Kunststoff
Membrane und Dichtscheibe aus heißwasserbeständigem Elastomer mit Anlüftvorrichtung
Eckausführung
Fabrikat: Honeywell
Typ: SM152-AA
Lieferbare Dimensionen:
Typ:
SM152-1/2AA, Nennweite: DN 15 (1/2")
SM152-3/4AA, Nennweite: DN 20 (3/4")
SM152-1AA, Nennweite: DN 25 (1")
SM152-11/4AA, Nennweite: DN 32 (11/4")
Honeywell Sicherheitsventil SM152
Ansprechdruck: 8 bar
für geschlossene Wassererwärmer nach DIN 4753, Teil 1 und DIN 1988
bauteilgeprüft gemäß TRD 721 und nach den Bestimmungen gemäß AD-Merkblatt A2
Gehäuse aus Messing, nicht verchromt
Federhaube aus hochwertigem Kunststoff
Membrane und Dichtscheibe aus heißwasserbeständigem Elastomer mit Anlüftvorrichtung
Eckausführung
Fabrikat: Honeywell
Typ: SM152-AB
Lieferbare Dimensionen:
Typ:
SM152-1/2AB, Nennweite: DN 15 (1/2")
SM152-3/4AB, Nennweite: DN 20 (3/4")
SM152-1AB, Nennweite: DN 25 (1")
SM152-11/4AB, Nennweite: DN 32 (11/4")

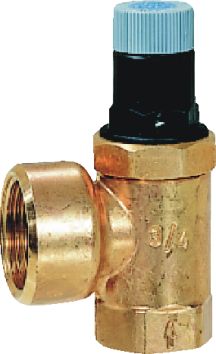

Honeywell Sicherheitsventil SM152
Ansprechdruck: 10 bar
für geschlossene Wassererwärmer nach DIN 4753, Teil 1 und DIN 1988
bauteilgeprüft gemäß TRD 721 und nach den Bestimmungen gemäß AD-Merkblatt A2
Gehäuse aus Messing, nicht verchromt
Federhaube aus hochwertigem Kunststoff
Membrane und Dichtscheibe aus heißwasserbeständigem Elastomer mit Anlüftvorrichtung
Eckausführung
Fabrikat: Honeywell
Typ: SM152-AC
Lieferbare Dimensionen:
Typ:
SM152-1/2AC, Nennweite: DN 15 (1/2")
SM152-3/4AC, Nennweite: DN 20 (3/4")
SM152-1AC, Nennweite: DN 25 (1")
SM152-11/4AC, Nennweite: DN 32 (11/4")
Honeywell Rohrtrenner R295
Ansprechdruck: 1,5 bar (Standardausführung)
Einbauart: 1
Der nicht durchflussgesteuerte Rohrtrenner GA (alte Bezeichnung DIN 1988- 4 Einbauart 1) wird als Sicherungsarmatur entsprechend der EN 1717 eingesetzt. Seine Aufgabe ist es ein Rückdrücken, Rückfließen und Rücksaugen von Nichttrinkwasser in das öffentliche Versorgungsnetz zu verhindern. Rohrtrenner dieses Typs können bis Flüssigkeitskategorie 3 eingesetzt werden.
Wartungspflichtige Armatur nach DIN EN 806-5
Stat. Druck: PN10
Ausführung: mit Gewindetülle
Fabrikat: Honeywell
Typ: R295
Lieferbare Dimensionen:
Typ:
R295-1/2C, Nennweite: DN 15 (1/2")
R295-3/4C, Nennweite: DN 20 (3/4")
R295-1C, Nennweite: DN 25 (1")
R295-11/4C, Nennweite: DN 32 (11/4")
R295-11/2C, Nennweite: DN 40 (11/2")
R295-2C, Nennweite: DN 50 (2")

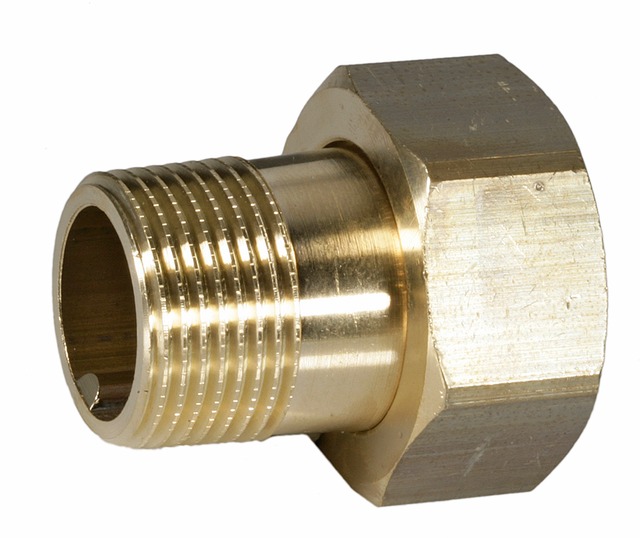

Honeywell Anschlussverschraubung VST06B
Löttülle
für die Baureihen:
D06F, D06FH, D06FN, FF06, FK06, F76CS, FK76CS, F76S,
SG160S, SG160SD, SG150, BA295
Fabrikat: Honeywell
Typ: VST06-B
Lieferbare Dimensionen:
Typ:
VST06-1/2B, Löttülle f. Anschlussgrösse R 1/2 - 15 mm
VST06-3/4B, Löttülle f. Anschlussgrösse R 3/4 - 22 mm
VST06-1B, Löttülle f. Anschlussgrösse R 1 - 28 mm
VST06-11/4B, Löttülle f. Anschlussgrösse R 11/4 - 35 mm
VST06-11/2B, Löttülle f. Anschlussgrösse R 11/2 - 42 mm
VST06-2B, Löttülle f. Anschlussgrösse R 2 - 44 mm

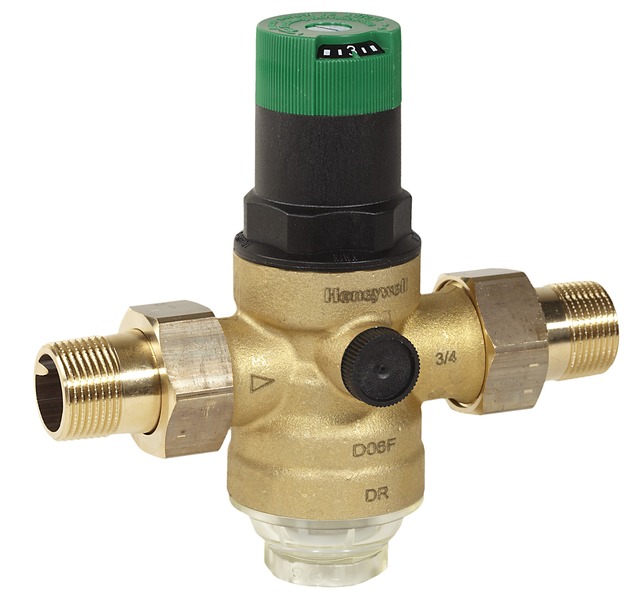

Honeywell Druckminderer D06F
Standardausführung mit Einstellanzeige
mit patentiertem Druckausgleichssystem und eingebautem Niro-Feinsieb ca. 0,16 mm
Gehäuse aus entzinkungsbeständigem Messing
Federhaube aus Kunststoff
Ventileinsatz aus korrosionsfestem Kunststoff -austauschbar-
Gehäuse beidseitig mit Manometeranschluss G 1/4 ISO 228/1
Schallschutzgeprüft Gruppe I, ohne Auflage, prüfpflichtig bis R 11/4"
In Bereichen mit UV-Bestrahlung und Lösungsmitteldämpfen muss die Messing-Siebtasse SM06T verwendet werden!
Druck-Bereich: 1,5 - 6 bar
Stat. Druck: PN16
Anschluss: beidseitig mit Überwurf-Verschraubungen, Aussengewindetülle
Fabrikat: Honeywell
Typ: D06F
Lieferbare Dimensionen:
Typ:
D06F-1/2A, Nennweite: DN 15 (1/2")
D06F-3/4A, Nennweite: DN 20 (3/4")
D06F-1A, Nennweite: DN 25 (1")
D06F-11/4A, Nennweite: DN 32 (11/4")
D06F-11/2A, Nennweite: DN 40 (11/2")
D06F-2A, Nennweite: DN 50 (2")
Honeywell Druckminderer D06F
- ohne Anschlussverschraubungen -
Standardausführung mit Einstellanzeige
mit patentiertem Druckausgleichssystem und eingebautem Niro-Feinsieb ca. 0,16 mm Gehäuse aus entzinkungsbeständigem Messing
Federhaube aus Kunststoff
Ventileinsatz aus korrosionsfestem Kunststoff -austauschbar-
Gehäuse beidseitig mit Manometeranschluss G 1/4 ISO 228/1
Schallschutzgeprüft Gruppe I, ohne Auflage, prüfpflichtig bis R 1 1/4"
In Bereichen mit UV-Bestrahlung und Lösungsmitteldämpfen muss die Messing-Siebtasse SM06T verwendet werden!
Druck-Bereich: 1,5 - 6 bar
Stat. Druck: PN16
Anschluss: beidseitig mit Aussengewinde
Fabrikat: Honeywell
Typ: D06F
Lieferbare Dimensionen:
Typ:
D06F-1/2E, Nennweite: DN 15 (1/2")
D06F-3/4E, Nennweite: DN 20 (3/4")
D06F-1E, Nennweite: DN 25 (1")
D06F-11/4E, Nennweite: DN 32 (11/4")
D06F-11/2E, Nennweite: DN 40 (11/2")
D06F-2E, Nennweite: DN 50 (2")

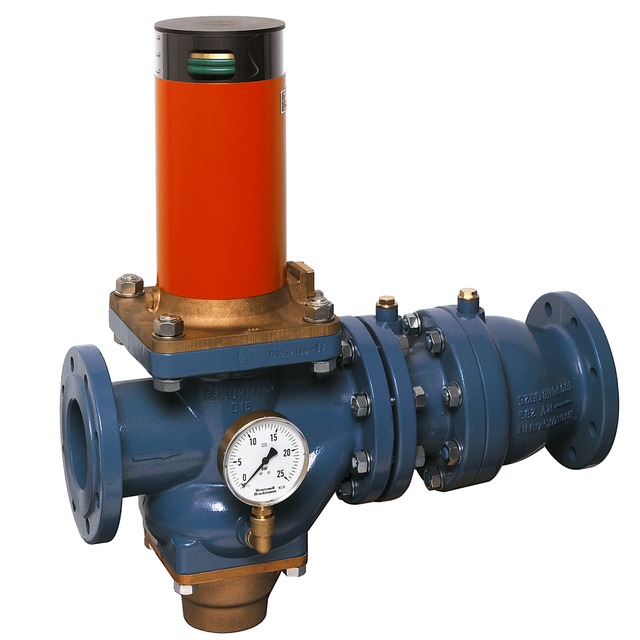

Honeywell Rohrtrenner R295P-F
Ansprechdruck: 1,0 bar (Standardausführung)
Einbauart: 1
Der durchflussgesteuerte Rohrtrenner GB (alte Bezeichnung DIN 1988- 4 Einbauart 2)
wird als Sicherungsarmatur entsprechend der EN 1717 eingesetzt.
Seine Aufgabe ist es ein Rückdrücken, Rückfließen und Rücksaugen von Nichttrinkwasser in das öffentliche Versorgungsnetz zu verhindern.
Rohrtrenner dieses Typs können bis Flüssigkeitskategorie 4 eingesetzt werden. Wartungspflichtige Armatur nach DIN EN 806-5.
Stat. Druck: PN10
Ausführung: Flanschanschluss
Fabrikat: Honeywell
Typ: R295P-F
Lieferbare Dimensionen:
Typ:
R295P-65FB, Nennweite: DN 65
R295P-80FB, Nennweite: DN 80

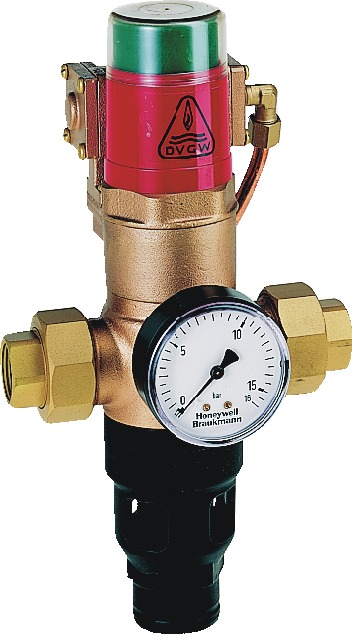

Honeywell Rohrtrenner R295H
Differenzdruck: 0,5 bar selbsteinstellend
Einbauart: 2, hydraulisch gesteuert
Der durchflussgesteuerte Rohrtrenner GB (alte Bezeichnung DIN 1988- 4 Einbauart 2) wird als Sicherungsarmatur entsprechend der EN 1717 eingesetzt. Seine Aufgabe ist es ein Rückdrücken, Rückfließen und Rücksaugen von Nichttrinkwasser in das öffentliche Versorgungsnetz zu verhindern.
Rohrtrenner dieses Typs können bis Flüssigkeitskategorie 4 eingesetzt werden.
Wartungspflichtige Armatur nach DIN EN 806-5
Stat. Druck: PN10
Ausführung: mit Gewindetülle
Fabrikat: Honeywell
Typ: R295H
Lieferbare Dimensionen:
Typ:
R295H-1/2A, Nennweite: DN 15 (1/2")
R295H-3/4A, Nennweite: DN 20 (3/4")
R295H-1A, Nennweite: DN 25 (1")
R295H-11/4A, Nennweite: DN 32 (11/4")
R295H-11/2A, Nennweite: DN 40 (11/2")
R295H-2A, Nennweite: DN 50 (2")
Honeywell Druckminderer D06FH
in Hochdruckausführung
mit Filtertasse aus Messing
mit patentiertem Druckausgleichssystem und eingebautem Niro-Feinsieb ca. 0,16 mm.
Gehäuse und Verschraubungen aus Messing
Federhaube aus Kunststoff
Ventileinsatz aus korrosionsfestem Kunststoff -austauschbar-
Gehäuse beidseitig mit Manometeranschluss G 1/4 ISO 228/1
Schallschutzgeprüft Gruppe I, ohne Auflage, bis R 11/4"
Druck-Bereich: 1,5 - 12 bar
Stat. Druck: PN25
Anschluss: beidseitig mit Überwurf-Verschraubungen, Aussengewindetülle
Fabrikat: Honeywell
Typ: D06FH
Lieferbare Dimensionen:
Typ:
D06FH-1/2B, Nennweite: DN 15 (1/2")
D06FH-3/4A, Nennweite: DN 20 (3/4")
D06FH-1A, Nennweite: DN 25 (1")
D06FH-11/4A, Nennweite: DN 32 (11/4")
D06FH-11/2A, Nennweite: DN 40 (11/2")
D06FH-2A, Nennweite: DN 50 (2")

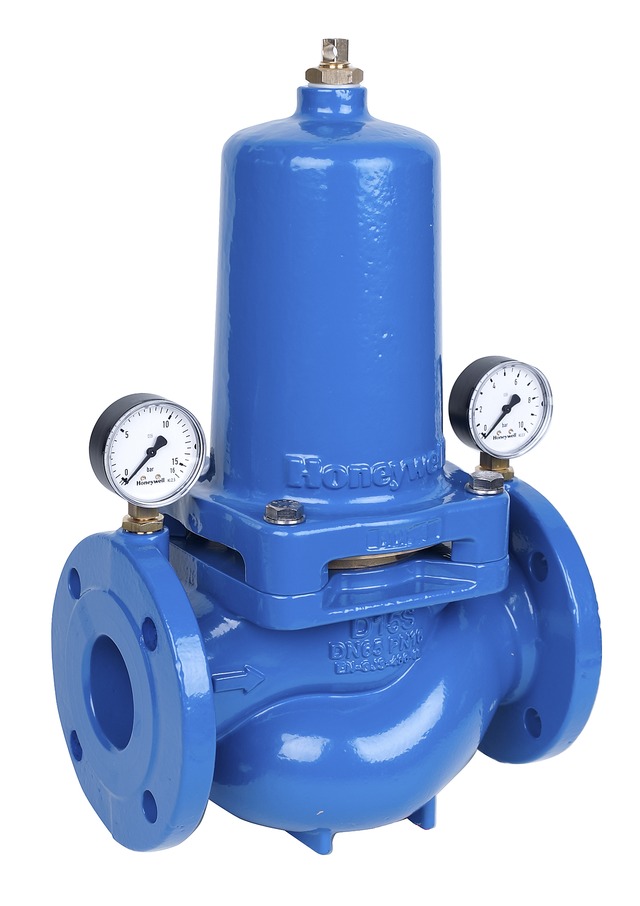

Honeywell Druckminderer D15S
mit Flanschanschluss PN 16
Membrangesteuert
Direktwirkender Druckminderer zum Schutz der Anlagen vor zu hohem Versorgungsdruck Ausführung nach DIN EN 1567
DVGW geprüft
Gehäuse und Federhaube aus duktilem Guss mit Polyamidbeschichtung innen und außen für
hohen Korrosionsschutz
Patentierte Kartuschenlösung, zur einfachen Montage und Wartung
Kartuscheneinsatz aus Messing und Edelstahl
mit Membran und Dichtungen aus EPDM und PU
Nichtsteigende Spindel zur Einstellung des Ausgangsdrucks mit Einstellschraube auf der Federhaube
mit Vordruck- und Hinterdruckmanometer
Wartungspflichtige Armatur nach DIN EN 806-5
Stat. Druck: PN 16
Fabrikat: Honeywell
Typ: D15S
Lieferbare Dimensionen:
Typ:
D15S-65A, Nennweite DN 65
D15S-80A, Nennweite DN 80
D15S-100A, Nennweite DN 100
